TLG型钢制拖链系列:

TLG 型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 － 600mm 链板高度为 50 － 150mm, 可任意选用。
TLG 型钢制拖链其使用行程最大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm
链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 －600mm ，行程小的可相应选择较小的半径。

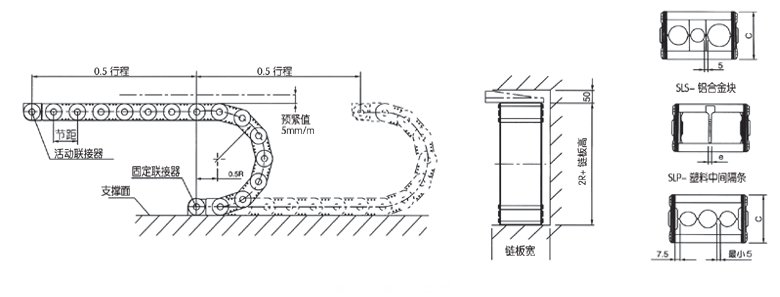

拖链的长度＝1／2行程＋4个弯曲半径, 这只适用于当固定联结是在行程的中点时.
拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。

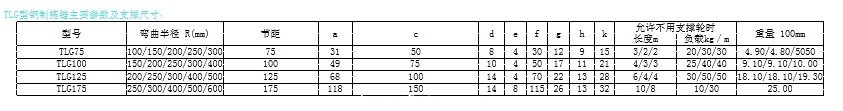

TLG型钢制拖链:

TLG型的多种不同支撑板：

TLG 铝合金型拖链与一般拖链不同，它可通过固定的铝型材满足不同要求的需要，支撑板宽或达 1000mm，在最高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到最佳保护。
我们每二节链板提供一条支撑板。如每一节均需支撑板，请在订货时，订银色铝合金护板的拖链。订货型号为 325525/625 。进一步的了解请参见下图“银色护板”。
TLG 铝合金型是解决较大钢链的唯一的解决办法。支撑板可根据使用者的要求生产。牢固的结构，使支撑板宽度可达到 1200mm 。
TLG 型带塑料隔条，可随意移动调节位置，进行多种分隔，见右图。如果电缆规格多，可选用此经济的装置。
