第二章　UPS电源供电方案

2.2.1.1多机共用电池组

所谓共享电池组就是指两台或多台UPS同时利用一组或多组电池的解决方案。市电正常时各台UPS同时为蓄电池组充电，市电异常或者终断时，各UPS又同时利用电池组的能量逆变成交流电供给负载使用。

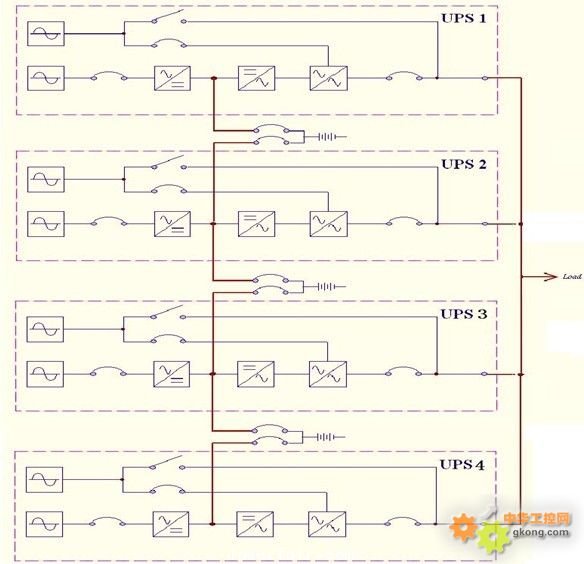

多机并联共用电池组供电架构说明：

因此共享电池组具有以下优点：

(1) 节省购买电池的资金投资
(2）节省安装空间

(3)扩容方便

(4)延长电池寿命和提高电池利用率

2.2.1.1 电池配置及容量计算

经过前面的分析，我们知道实际量约为530KVA，一般厂房的数控机床设备类设备的功率因数约为0.7～0.8。为使电池延时做够，我们取负载的功率因数为0.8，则 根据恒功率电池容量计算法：

电池容量计算方法：

恆功率后备时间对应电池容量计算方式：

P（W） -- 电池提供总功率 A -- UPS标称容量（VA） N -- 电池CELL 数

C -- 电池组数 D -- UPS实际带载量（UPS实际带载量一般不超过满载80%）

Pf -- UPS功率因数 η -- 逆变转换效率 Pc -- 电池放电曲线表中查的放电功率

Pnc -- 电池每CELL需要提供的功率 B -- UPS主机配置1组12V电池的节数

P（W）= { A * Pf } 或D / η#p#分页标题#e#

Pnc=P（W）/(B*N)

然后根据计算出电池的每个CELL需提供的功率，再查找电池恒功率放电曲线表对应时间的最匹配的功率值。则此功率对应的容量的电池就是我们要选用的电池。若计算出的功率大于最大容量电池相应时间的放电功率，则就表明需要并联电池组。

并联电池组数（取整）= Pnc / Pc

因此，计算如下：

P（W）= { A * Pf*D } / η=530KVA*0.8/0.95≈446.3KW

Pnc=P（W）/(B*N)=446.3KW/(29*6)≈2565W

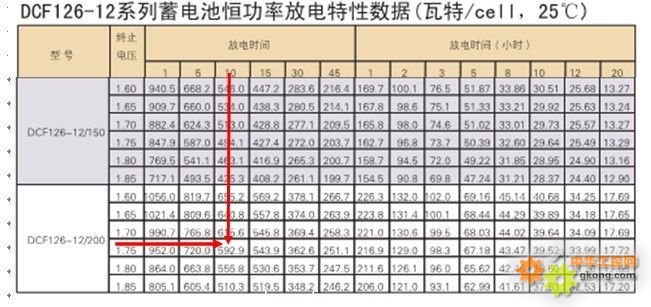

查表，可知，中达电池200AH/12电池10分钟对应的功率为592.9W（放电到1.75V时）

则：并联的电池组数=2656/592.9=4.3组，故电池组数取整数为4，即200AH/12V电池29*4=116只。

2.2.1.1 电池组监控：

电池为UPS供电系统的重要部分，故我们特为本次电池组提供单体电池监控系统。本系统能实现UPS中备用电池组的在线侦测，测量数据包括单体电池电压，单体电池温度，单体电池内阻，电池组电流，电池组端电压以及环境温度等，通过网络方式实现远距离数据传输，在主控单元上进行数据搜集，处理和存储，并能通过通讯与上位机相连，实现数据传输。

使用本系统可以对电池进行远程检测，从而方便地随时对系统故障和电池使用状态进行分析，

从图中可以看出系统包括： 1 个电池组侦测模块 （SCMM），负责测量每组电池组的充放电电流和电池组的端电压；最多240 个电池侦测模块 （CMM），负责测量电池的电压，温度和配合计算内阻的相关信息；1 个数据处理模块 （DPM ），处理来自CMM 和 SCMM 的无线数据。

2.2.2 UPS监控方案

台达UPS所设计的此次方案，采用了电力管理大师管理者的监控软件，监控软件来将三个厂房的所有UPS作集中监控。以下对此集中监控作进一步介绍。

台达UPS UPSentry Manager远程集中监控管理软件:可以对所有的UPS系统经由广域网或专线网络进行集中监管﹐以监视各UPS的运行情况并作记录﹐当各UPS有事件告警时﹐manager软件会自动亮灯告警﹐并跳出图屏﹐显示该告警UPS的问题﹐平时也可以点阅各联网UPS，以阶层式管理方式完成集中管理,同时可以实现远程控制，当机房内出现火灾等情况时，可以实现对UPS的远程关机。如图：

2.2.2.1 网络管理达成效果﹕

集中管理的好处不仅是减少人力资源的浪费﹐并能在电力事件发生的瞬间便可以获得准确的信息﹐同时缩短反应的时间。一旦电力事件发生时可以马上获得最快最正确的信息﹐并可以主动联系第一线的人员﹐指导其正确地处理程序﹐以减少损失。

(1) 安全可靠的高品质供电。

(2) 分散供电﹐集中管理﹐人力资源的高效化。

(3) 同时对全区多于500个的UPS集中监管。

(4) 对UPS无人职守的监管﹐可达到实进告警﹐实时处理。

2.2.2.2 完整电源事件预防及应急管理：

电力管理大师对24个不同的电源事件或UPS状态（如：断电、复电、电池低电压、过载、跳旁路、故障、预约开关机等）均可提前制定应急计划和控制。可安全与自动存档关机，自动化事件记录，自动语音广播，自动寻呼及发送电子邮件，告警，自动触发运行可执行文件，插座控制等多种反应行动可供选择。

2.2.2.3 电源状态记录、分析：

根据使用者喜好提供2-12个电表显示实时值。可记录电力中断、复电、旁路等各项事件资讯。可记录并图示电压、频率、故障情况，并可在Excel下作资料分析。

2.1UPS供电系统的配电方案

2.1.1 每个厂房UPS供电系统的输入端配电

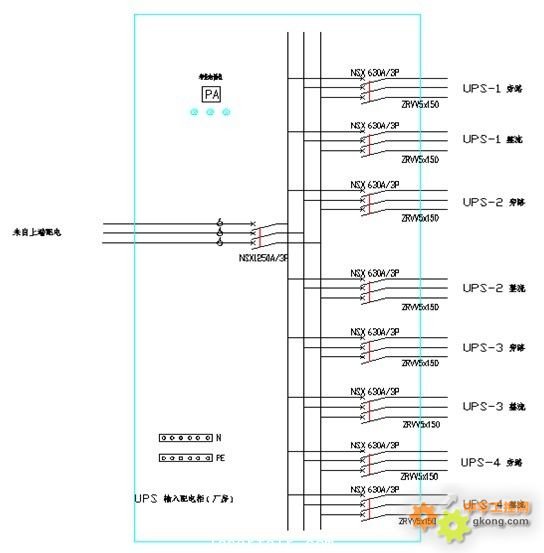

1）UPS输入配电柜，开关采用施奈德NSX系列塑壳开关，同时配置数字表头和指示灯。连接线径在图纸上亦有标注。具体如下图：

2.1.1 每个厂房UPS供电系统的输出端配电

开关采用施奈德NSX系列塑壳开关，同时配置数字表头和指示灯。连接线径在图纸上亦有标识。

输出配电分路暂时先按8路250A开关来配置。这个也可根据具体的要求后，更改数量和容量。

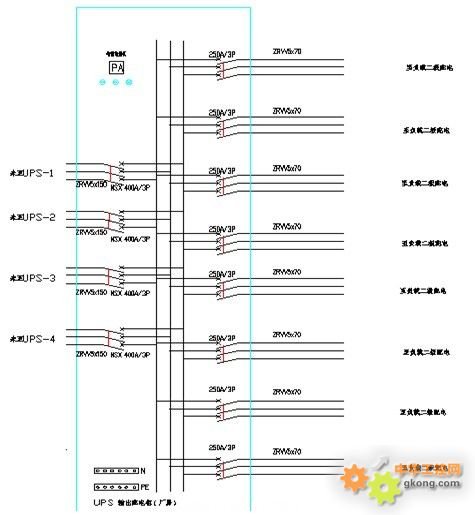

配电图如下：

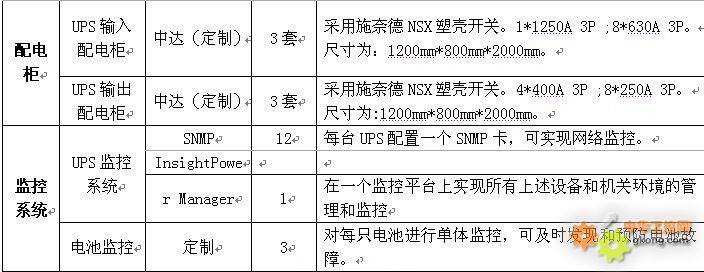

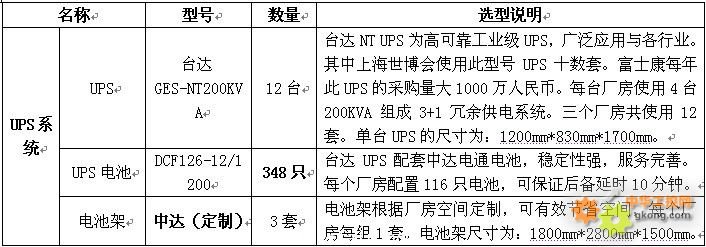

2.1系统配置清单

2.1台达NT UPS与艾默生/易事特同等级UPS比较

1）台达UPS与艾默生UPS同为世界级一线品牌。其中台达NT UPS和艾默生UPS在可靠度等级要求最高的通信运营商领域有广泛的应用。另外，在富士康、广汽丰台发动机等世界级的工厂里，台达NT UPS也有广泛的应用，可见后面的应用图例。易事特为国内UPS厂商，小功率UPS应用较多。但在大功率UPS方面，较少厂家采用。

2）台达UPS和艾默生UPS皆通过了众多的世界级严苛认证，比如可出口欧盟的CE/CB、国内工信部的TLC认证等。另外还通过了抗震认证。

3）台达NT UPS为适应国内工作环境，输入工作电压范围为±30%，为业界最宽，可适应恶劣的电力条件。而艾默生和易事特为±15%和±25%。

4）台达NT UPS与艾默生UPS效率皆可达92%以上，而易事特UPS效率仅为≥80%，这将耗费大量的电能，带来运营成本的提升。（注：易事特UPS用户手册上的标注效率为≥80%，而彩页上标注的效率为95%，显然用户手册上标注的效率值是可信的。应为，在业界，工频架构的UPS，还没有一个厂家在线效率能达到95%。）

5）台达NT UPS具有电池漏液侦测功能和电池组共享功能，此为台达UPS专利技术，特及早发现铅酸蓄电池漏液问题，还能大大提升电池组利用率，降低用户成本。

过载能力。台达与艾默生UPS过载能力皆为125%负载时10分钟，而易事特UPS过载能力为125% 1分钟。前者过载能力是后者的10倍。
