（2）半导体激光芯片的封装和光学准直

  激光芯片的冷却和封装是制造大功率半导体激光器的重要环节，由于大功率半导体激光器的输出功率高、发光面积小，其工作时产生的热量密度很高，这对芯片的封装结构和工艺提出了更高要求。目前，国际上多采用铜热沉、主动冷却方式、硬钎焊技术来实现大功率半导体激光器阵列的封装，根据封装结构的不同，又可分为微通道热沉封装和传导热沉封装。

图3：半导体激光金属焊接在汽车工业中的应用。

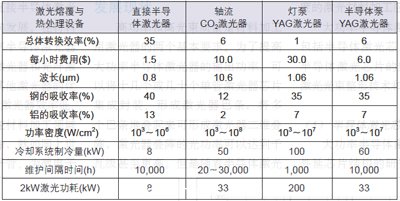

表1：不同激光熔覆方法的比较。

      半导体激光器的特殊结构导致其光束的快轴方向发散角非常大，接近40°，而慢轴方向的发散角只有10°左右。为了使激光长距离传输以便于后续光学处理，需要对光束进行准直。由于半导体激光器发光单元尺寸较小，目前，国际上常用的准直方法是微透镜准直。其中，快轴准直镜通常为数值孔径较大的微柱非球面镜，慢轴准直镜则是对应于各个发光单元的微柱透镜。经过快慢轴准直后，快轴方向的发散角可以达到8mrad，慢轴方向的发散角可以达到30mrad。
