2 工作原理

VM1关断，电流通过VD续流，接着VN2导通。由于VM2的阻抗远小于二极管阻抗，因此通过VM2续流。VMl、VN2触发脉冲如图2所示。图2中td为续流二极管导通时间。

二极管消耗的功率为P=VtdI0。一般快恢复二极管压降0．4 V，当电流20 A时，二极管消耗功率为0．8 W。如采用MOSFET，则消耗的功率将小很多。本实验采用威世半导体公司的60 A的MOSFET，其导通等效电阻为0．0022 Ω。当电流为20 A时，消耗功率约为0．088 W。

由电流纹波公式可知，增大电感、减小ton都可以减小纹波。为了不提高电感容量，实验中采用200 kHz的工作频率，其中电感选用4．8-μH，根据公式可得激光管压降2 V时纹波电流约为1 000 mA。

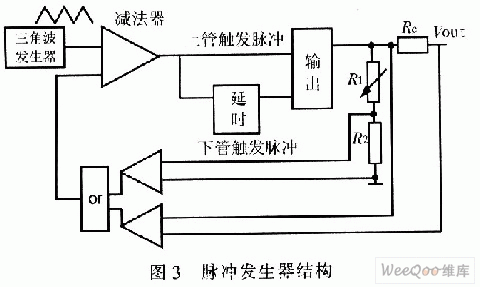

系统采用了电流负反馈电路，以适应激光二极管的要求。当负载变化，电流略大于给定电流时，减小ton宽度，电压降低。电流略小于给定电流时，增加ton宽度，这样可以维持电流稳定。图3所示为脉冲发生器结构。
