8、花瓣形

图3所示的误差随时间和间隔不断增加使线出现花瓣形。导致花瓣形的可能原因有：(1)在材料温度传感器定位不正确或者膨胀系数不正确。(2)滚珠丝杠在测试期间温度进步、机床温度改变。

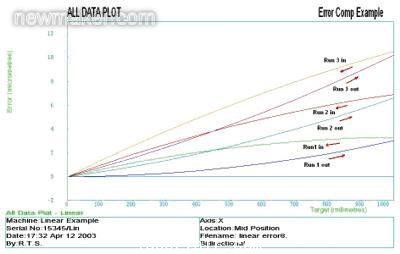

图3 花瓣形误差曲线

为保证测试的精确度，建议在开始校准之前要让机床完全预热。在图3中，安装滚珠丝杠的端部可能正好与行程起始点重合，并且可在另一端产生轴向浮动。假如滚珠丝杠在对端受到限制，图形将显示负坡度。

9、三角形

三角形曲线是指误差呈线性增加，误差在行程最远端机床反转时出现跃升，然后在回程测试回到与轴线起始点时回到同样位置上。出现三角形的可能原因是在轴线外端部因导轨磨损而出现偏转。应当留意的是，反向反射镜的位置对显示的误差有明显影响。建议使用角度光学镜组直接丈量偏转角，以便对偏转题目的严重程度有充分的了解。

10、台阶形

图4显示的或上或下台阶沿轴线长度按一定的间隔出现。出现台阶形的可能原因在机床方面：大机床上各齿条段对准不佳或装配不佳或线性编码器或感应式丈量器分段对准不佳或装配不佳。

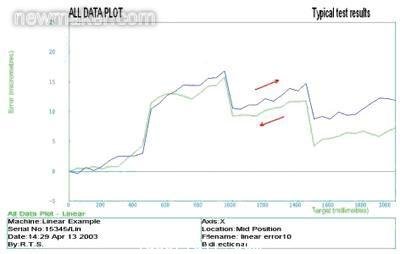

图4 台阶形误差曲线

在装备有齿条和齿轮传动机构的大型机床上，齿条由很多分别装配在机床上的单独分段组成，必须确保每段都正确地与其它段对准，保证齿轮能够平滑地从一段转到下一段。假如齿条段未正确对准，传动齿轮在经过对准不佳的接合点时可能发生偏转。这种偏转会导致丈量值出现突跃台阶。这种题目可以通过检查每个齿条段的长度和相对位置，并与图形数据比较来查明。

综上分析可以看出，除机床本身精度不佳会带来上述各种误差，激光干涉仪操纵不当(包括精度不够稳定或采用自身对温度影响比较敏感的激光干涉仪系统)也会带来较大误差。
