一、 引言

　　现代工业的迅速发展，不断促进着自动化控制技术及设备通信技术创新的发展。当前，PLC、DCS、智能仪表等已广泛应用到现场生产控制系统中，并发展到由上述设备相互协同、共同面向整个生产过程的分布式工业控制系统。在此系统中，现场总线通信技术至关重要。本文就某水利站分布式控制系统项目，介绍上海泗博自动化的Modbus转Profibus-DP协议网关设备的应用。

二、 系统组成

　　1、 系统结构

　　本系统构成如图1，其中略去了西门子S7-300PLC之外的其它现场级控制设备。系统上位机采用横河CS3000型DCS集散控制系统，实现对整个水利项目进行集中监控。下位机之一采用的是西门子S7-300系列PLC，实现对现场各种智能仪表，包括现场电机、智能开关、变频器、传感器等执行、检测设备的启停控制、信息采集等操作。

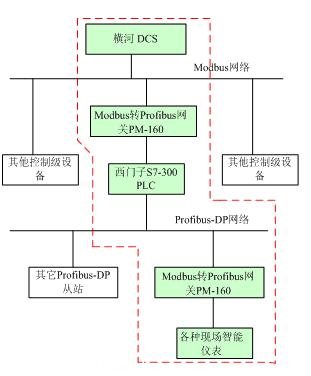

　                                                                 　图1 系统结构

　　在上图所示系统结构中，现场各种智能仪表（采用的是Modbus协议或者各种非标协议，接口为RS485、RS422或者RS232）都能够通过上海泗博自动化的通用串口（Modbus/RS485/RS422/RS232）转Profibus-DP网关PM-160连接到西门子S7-300PLC。此时，网关PM-160在串口侧的协议类型为Modbus主站或者通用模式。横河DCS对西门子S7-300PLC的数据采集和监控同样需要使用上海泗博自动化的通用串口（Modbus/RS485/RS422/RS232）转Profibus-DP网关PM-160，此时，网关PM-160在串口侧的协议类型为Modbus从站。

        2、 通信网络组成

　　2.1 Profibus协议简介

　　PROFIBUS 是目前国际上通用的现场总线标准之一，以其独特的技术特点、严格的认证

　　规范、开放的标准、众多厂商的支持和不断发展的应用行规，已成为最重要的和应用最广泛的

　　现场总线标准。

　　PROFIBUS 现场总线通讯协议包括三个主要部分：

　　• PROFIBUS DP：主站和从站之间采用轮循的通讯方式，主要应用于自动化系统中单元级和现场级通信。

　　• PROFIBUS PA：电源和通信数据通过总线并行传输，主要用于面向过程自动化系统中单元级和现场级通讯。

　　• PROFIBUS FMS：定义了主站和主站之间的通讯模型，主要用于自动化系统中系统级和车间级的过程数据交换

　　其中，PROFIBUS-DP 是高速网络，通讯速率达到12M。PROFIBUS-DP 可以连接远程I/O、执

　　行机构、智能马达控制器、人机界面HMI、阀门定位器、变频器等智能设备， 一条PROFIBUS-DP 总线可以最多连接123 个从站设备。PROFIBUS-DP 的拓扑结构可以是总线型、星型和树型，通讯介质可以是屏蔽双绞线、光纤，也支持红外传输，采用双绞线时，不加中继器最远通讯距离可达1.2 公里，最多可以采用9 个中继器，最远通讯距离可达9 公里。采用光纤时，最远通讯距离可达100 公里以上，其中采用多膜光纤，两点间最远距离可达3 公里，采用单膜光纤时，两点间最远距离可达3 公里。

2.2 Modbus协议简介

　　Modbus协议是一种适用于工业控制领域的主从式串口通讯协议，它采用查询通讯方式进行主从设备的信息传输，可寻址1-247个设备地址范围。协议包括广播查询和单独设备查询两种方式，二者区别就是广播查询不需要从设备回应信息，主、从设备查询通讯过程见图2：

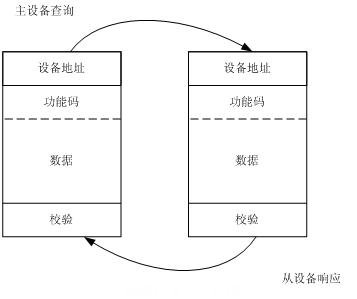

　　                                                         图2 Modbus主、从设备查询响应

　　Modbus协议常用功能码如图3所示：

　                                                       　图3 Modbus协议常用功能码

　　Modbus协议有两种传输模式：ASCII模式和RTU模式。同波特率下，RTU模式较ASCII模式能传输更多的数据，所以工业网络大都采用RTU模式。RTU模式下的信息传输报文格式如图4：

　                                                           　图4 Modbus RTU信息报文格式

　　它没有起始位和停止位，而是由至少3.5个字符间隔时间作为信息的起始和结束标志。信息帧所有字符位由16进制字符0-9、A-F组成。

　　Modbus RTU通讯协议帧结构：

　　                                                             图5 RTU通讯协议帧格式

　　Modbus RTU方式主站读取从站寄存器数据示例：主设备查询。

　                                                         　图6 主设备查询格式#p#分页标题#e#

　　Modbus RTU方式主站读取从站寄存器数据示例：从设备响应。

　　                                                         图7 从设备响应格式

　　2.3 网络构成及硬件介绍

　　如图1所示，在该系统设计中有两个网络使用了上海泗博自动化的Modbus转Profibus-DP网关PM-160。网关在这两个网络中的作用不一样，其中：

　　在上层网络中（建立西门子S7-300PLC和横河DCS连接通信），Modbus转Profibus-DP网关PM-160在Modbus侧做Modbus从站，在Profibus-DP侧做从站，建立Profibus-DP主站（西门子S7-300 PLC）和Modbus主站（横河CS3000）的通信。DCS通信部分采用横河型号为ALR121的通信模块，并配套横河提供的Modbus通信软件包，该通信模块最大通信数据容量为4000字。通过上海泗博自动化的网关配置软件对PM-160进行相关配置，将DCS的读、写指令及数据做相应转换、存储，并映射到西门子PLC的输入、输出映像区，以实现对上下位机控制信息的实时传输。

　　在下层网络中（建立西门子S7-300PLC和现场智能仪表的连接通信），Modbus转Profibus-DP网关PM-160在Modbus侧做Modbus主站，在Profibus-DP侧做从站，建立Modbus从站（现场各种智能仪表（现场电机、智能开关、变频器、传感器等））与Profibus-DP主站（西门子S7-300PLC）的通信。串口网络（现场智能仪表）设备接口为RS485或者RS232，它们都可以通过上海泗博自动化的Modbus转Profibus-DP网关PM-160实现与西门子S7-300PLC的连接通信。其中，通过使用网关的配套配置软件对PM-160进行相关配置，将需要采集的从站设备信息通过网关读、写命令及数据转换、存储，映射到西门子PLC的输入、输出映射区，以实现PLC对现场智能仪表数据的采集和监控。
