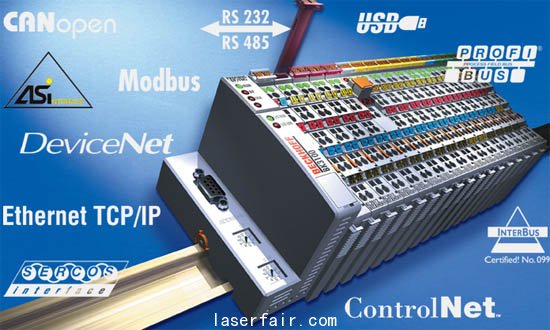

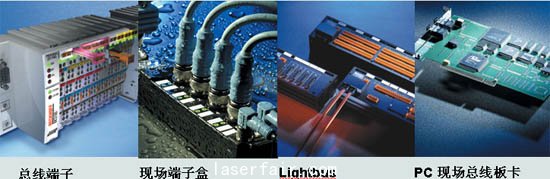

Beckhoff 为所有通用的I/O和现场总线系统提供现场总线组件:

13 种现场总线

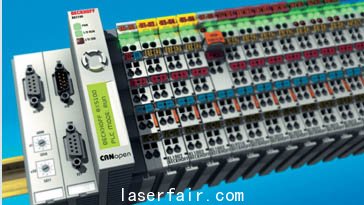

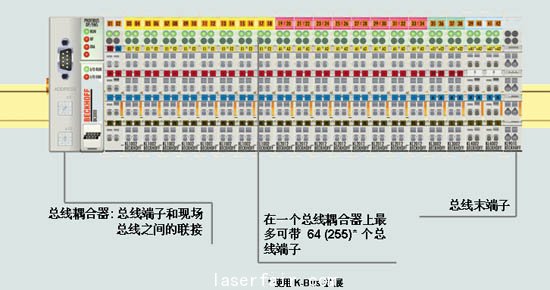

Beckhoff 的总线端子系统

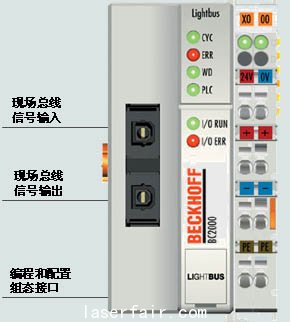

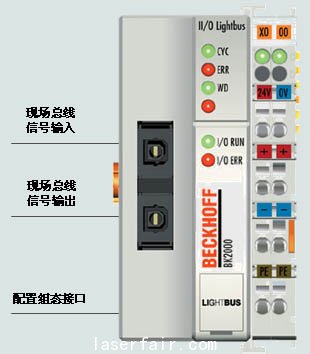

总线耦合器的特性
●总线耦合器是电子端子排组的首部
●总线耦合器识别所联接的端子并自动建立 I/O 到处理映像字节的从属连接
●现场总线可选性, 符合几乎 “任何”现场总线系统
●在一个总线耦合器上最多可带 64 （255） 个总线端子

●总线端子控制器是集成有PLC-功能的总线耦合器
●总线端子控制器使用 TwinCAT BC （符合 IEC 61131-3 标准） 编写程序
●在一个总线端子控制器上最多可带 64 （255） 个总线端子

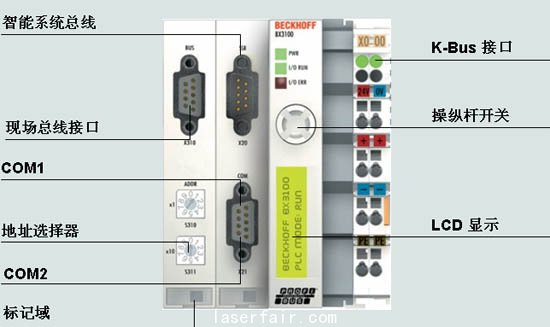

总线端子控制器BX系列
带有K-Bus接口的 IEC 61131-3 可编程控制器,用于总线端子和现场总线接口之间的联接
两个串行接口
1 x RS232 用于编程
1 x RS232 或 RS485 用于外围串行设备的连接
连接 64 个总线端子模块 （ 使用 K-Bus 扩展接口 KL9020, KL9050 可连接255个 ）


总线端子控制器 BX: 特性


BX区别于BC 的主要特点
●大容量存储器和扩充接口
●2 个串行接口
●更多外围设备的连接. 例如:显示器
●可执行更复杂和更大的程序
●本地管理更多的数据

总线耦合器-系统概括

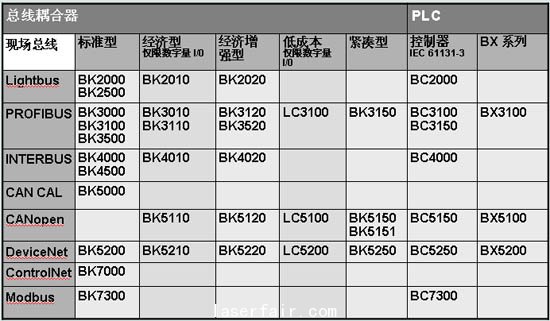

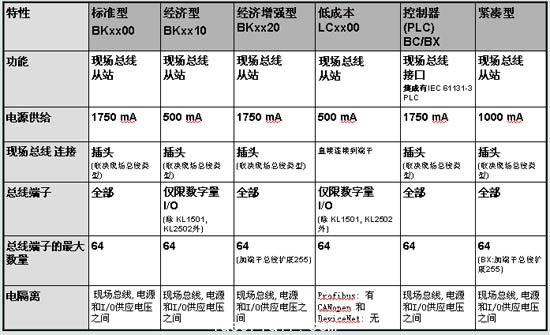

总线耦合器-产品概括

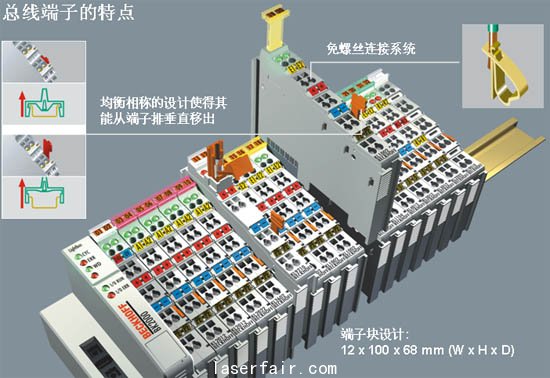

总线端子的特点


总线端子 – 应对每种信号类型的接线端
数字量 I/0, 2-, 4-, 8- 通道
模拟量 I/0, 1-, 2-, 4- 通道
特殊功能端子
位置测量
通讯
记数器/PWM
电阻桥
脉冲串输出
主站端子
电力端子
系统端子
电位供应
电源供应

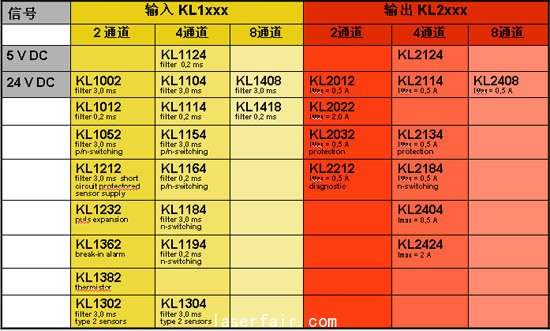

产品概括 总线端子数字量 I/O

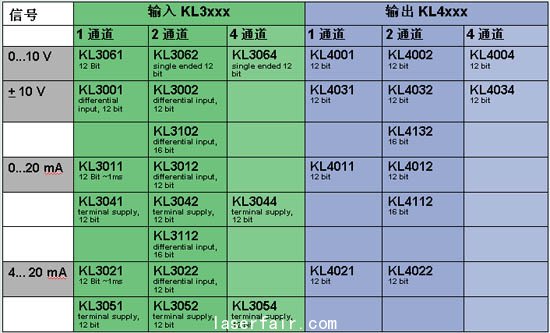

产品概括 总线端子模拟量 I/O

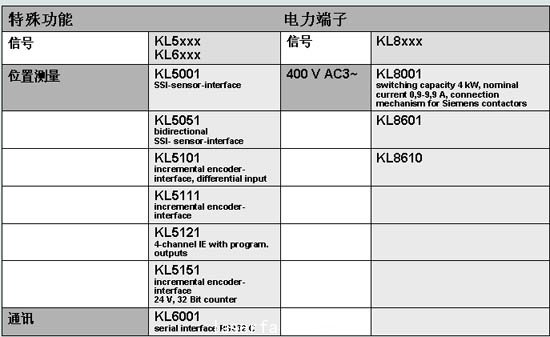

产品概括 总线端子特殊功能

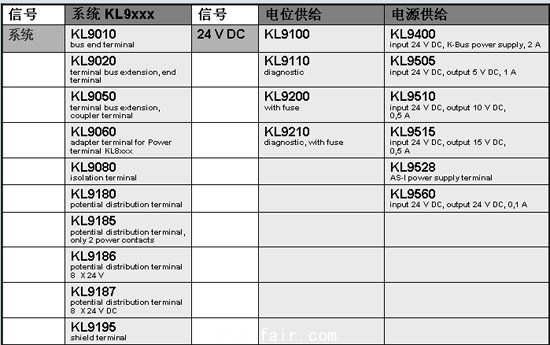

产品概括 系统端子

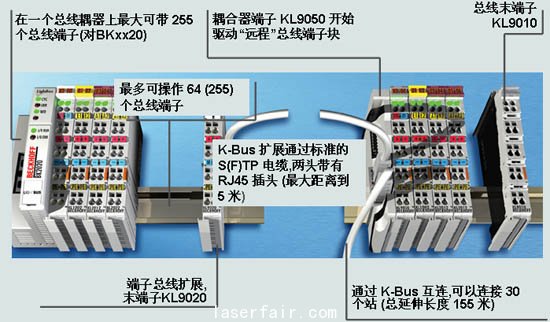

总线端子扩展

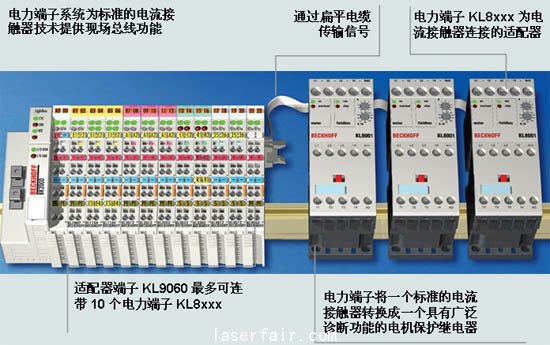

电力端子系统


电力端子
KL8001 电力端子, 和动力电流接触器一起组成了一个完整的分布式电机起动器,可连接“任何一种”现场总线
电力端子包含了电机保护继电器的保护功能和全面诊断功能

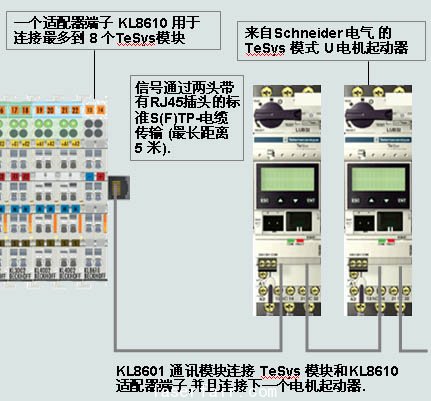

在总线端子系统上的TeSys 模式 U 电机起动器
KL8601 通讯模块连接 TeSys 模块到总线端子系统, 因此使得它们现场总线能力适合所有通用系统


Beckhoff 总线端子
●汽车工业
●食品工业
●制造业
●机械工程
●测量技术
●原料加工技术
●环境保护技术
●楼宇自动化
