光学平台是一种隔除振动的工作平面，它利用自身的固有频率能有效避开环境振动所产生的共振现象，控制振幅放大，减少振动传递率，消除环境振动对使用精度的影响，广泛应用于光学测试、激光扫描、激光干涉和光学制造等科研和教学领域中，适用于全息技术、光谱实验技术、精密检测技术、现代光学、激光技术、集成电子学、医疗生物及光纤等工程领域。

1 光学平台的结构

　　光学隔振平台外框采用刚性强，变形小，焊接性能好的优质中碳钢板；隔振层利用固有频率低，阻振性能强的蜂窝结构材料，能最大限度控制振动的响应。面板采用高导磁不锈钢板，精磨后具有实用、美观和耐磨等特点。粗糙度0.8~1.6μm，平面度0.05~0.10mm/cm2。

　　1 ）隔振基础部分可根据具体要求。

　　2） 调节支撑部分:采用耐磨丝杆和平面推力球轴承，使用时轻松可靠。

　　3 ）自动平衡系统：采用空气伺服系统，自动调整水平。它的突出特点是把系统对微振的响应反馈到系统中，改变隔振特性，提高隔振效果，在超载偏重的实验条件下瞬间达到初始的平衡状态。

2 共振峰抑制技术

　精密光学仪器运行时，机械振动指标要求甚高，而载体振动环境却较恶劣，对支撑致稳系统提出更高的要求。一般来讲，光学减振平台可以有效地衰减高频振动(5 Hz以上)，但如果光学系统的应用环境比较恶劣，伴随着高强度的低频晃动，被动减振的固有缺陷——低频共振放大将在此时明显地表现出来，因此，必须采取有效的共振峰抑制技术来控制。

　空气弹簧带有附加气室以降低垂直刚度，并在空气弹簧本体和附加气室之间设置节流孔以提供阻尼。当空气弹簧受到激扰而产生变形时，节流孔两侧将产生压力差，空气弹簧在缓慢变位过程，其压力差不大，而在快速变位过程，则其压力差较大。压力空气流过节流孔时，将受到局部阻力作用而产生阻尼，吸收一部分能量，因而起到减振作用。

　通过原理验证试验证明了改变节流孔径的大小可以有效地抑制共振放大。但同时发现在高频段的振动隔离能力受到了一定的影响。高频振动隔离能力的削弱主要来自空气弹簧和附加气室的整体连接，导致高频振动所产生的微弱压力差生成的微小气体量在空气弹簧和附加气室间来回流动，导致产生阻尼，影响了高频隔振能力。

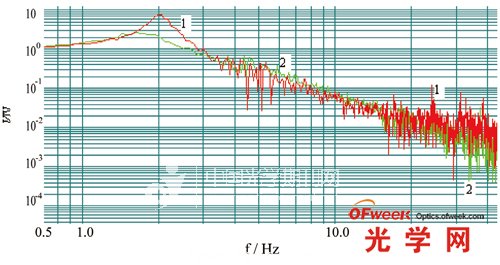

图1 被动减振共振峰抑制技术隔振效果（1为未采用该技术；2为采用共振峰抑制技术）

　在某试验中，测试设备采集振动台和经过隔振后的光学平台的振动数据，经过处理后拟合成传递曲线。多轮振动试验验证表明在空气弹簧本体安装可控阻尼装置，通过改变空气弹簧与附加气室间节流孔径的大小可以有效地控制阻尼，达到抑制共振的效果(如图1所示)，共振放大倍数从7~8倍减小到2~3倍，高频隔振性能不受影响，反而在20 Hz以上频段性能有所提高，可以有效地保证高频隔振能力，在振动隔离系统中起到积极效用。

3 光学平台的选购和使用技巧

　　1） 随着众多研究机构对光学平台质量要求的不断提高和厂商对产品的不断完善，目前研制出来的光学平台款型繁多，质量也参差不齐，所以在购买产品前，首先要对企业进行一定的了解，比如企业的性质了解、综合能力的了解、质量标准、工艺路线、售后服务能务和态度等。其次是对产品的了解，比如它的材料、加工的精度、隔振效果、产品整体的合理性，平台表面是否精细、表面处理的工艺性、整体的美观性等。

　2 ）不要过于看重产品某一两项参数，应该对产品的整体进行了解，并进行一定检验。例如光学平台中的重要参数如平面度、平台不平度、固有频率、振幅、工作压力和最大负载等参数都要有详细的了解并对其进行检测。这样才可以根据产品的一些重要参数来选择自己想要购买的光学平台。

　3 ）光学平台在购买后安装使用的时候，安装调试务必由厂家负责到位。安装完毕后首先检查光学平台的支撑腿连接是否紧固好，整个平台在普通外力下有无摇晃，平台水平调整到位，接着查看厂家提供的出厂检测报告，有条件的企业可要求厂家实际现场检验。自动充气精密隔振光学平台的固有频率应在：

　　垂直方向:空载：1.2~2.0 Hz；满载:1.0~1.8 Hz；

　　水平方向:空载：1.2～1.8 Hz；满载:0.8-1.6 Hz；

　　水平，平台台面平直公差0.05 ~0.10 mm/ m2；

　　平台表面有密迪纹理处理，粗糙度小于1.6μm；

　　平台所有外露表面平整光滑，底面喷防锈油漆，漆面光亮平整，无凹陷；锐边倒角；整个外部整洁美观大方。另外，平台在做实验使用过程中，表面勿遗洒落水渍等有腐蚀性的液体，如有要及时用干净纸巾和布擦拭干净，空气压缩机要定期给予检查加油，平台水平在放置每6个月后都应当重新调整。
