研华新型电控柜系统解决方案，采用嵌入式工控机，无风扇无硬盘免维护；低功耗更节能；导轨安装、小尺寸，缩小电控柜尺寸，降低成本，配合研华经典的ADAM模块进行I/O采集，或可和电控柜里的PLC进行无缝接连，帮助您降低PLC系统模拟量的成本。
研华组态软件内建多种PLC驱动、同时也包含直接ADAM模块驱动，组态快捷。更有远程监控和维护的功能软件，方便您通过网络，即可远程监控及维护现场的运行状况。还可配备研华的IP65防护等级的工业级液晶显示器，来应对现场恶劣的生产环境。
整个电控柜系统内部，工控机UNO-1170、PLC、ADAM模块全采用Din-Rail标准导轨安装，既简化柜内各部件之间的硬件连线，又可方便布线。更可通过通过网络利用研华提供的远程监控软件DiagAnywhere，方便在远方了解现场电控柜的运行情况,还可对参数进行修改和设置, 有利于现场实现少人值守、无人值班。

采用研华新型电控柜解决方案，尺寸更小，更省成本，又可免维护、更节能，更里彩色环保。行动起来，让您的整个电控柜换颜一新，“绿色”起来吧！

概述
在工业现场的电控柜中，工控机和PLC配合使用是很典型的配置方式，而传统的工控机，风扇、硬盘、电源等原因而无法避免现场故障出现，由此所导致地停机、更换、维护，需要增加现场服务和维护等额外工作。而且传统的工控机个头比较大，占用电控柜中至少20%的空间，使得电控柜的尺寸无法缩小，功耗也高。电控柜中的PLC系统，模拟量采集的成本也比较高，同时也增加了整个电控柜系统的成本。

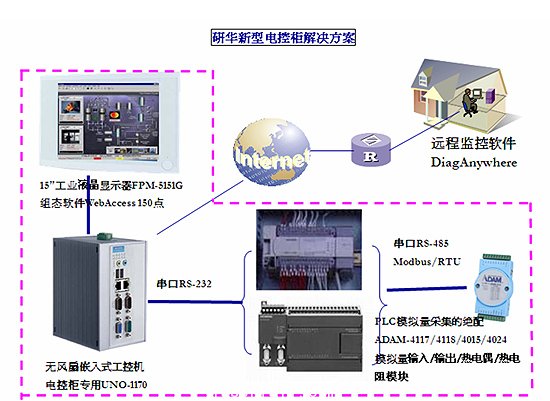

研华新型电控柜系统，从无风扇免维护工控机到PLC系统的模拟量采集、从现场的带触摸屏工业液晶显示器到组态软件的便捷组态，甚至到使您通过以太网络进行远程监控和调试的工具软件等，为您提供一体化的解决方案，使您的电控柜省空间-尺寸更小，省模拟量采集采集的成本，省组态软件成本，又可免维护、更省电节能。

说明

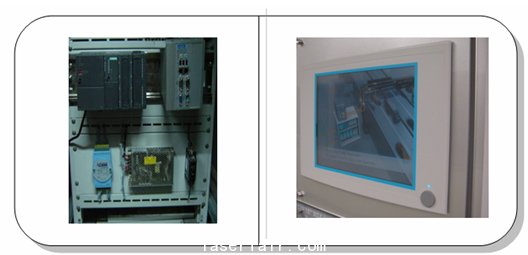

在这个电控柜内，西门子PLC S7-300进行现场控制，但只扩展了数字量模块，模拟量呢？扩展了研华的ADAM模块来实现，更低成本； UNO-1170作为工控机充当上位机的功能，低功耗、无风扇无硬盘、免维护，Celeron M 1GHz 处理器以及512MB内存正适合工业应用的速度。组态软件WebAccess中直接带有西门子PLC的驱动，又组态快捷。

整个柜内安装合理、简洁。即使内部紧凑，若通过配备带触摸屏的15”工业液晶显示器进行显示和操作，却又显得整个电控柜明亮而又大方。
整套方案非常适合小型电控柜的典型应用，还可通过以太网络通过DiagAnywhere软件进行远程监控，使电控柜更加智能，并增加附加值。

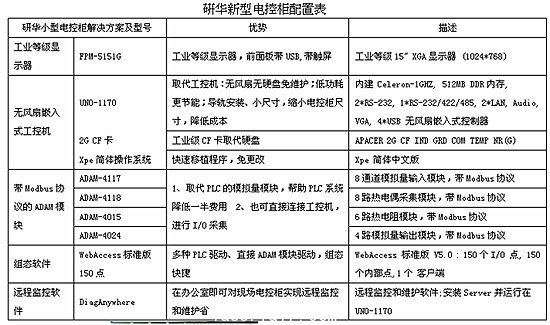

产品信息：
1、电控柜的运算核心——电控柜专用无风扇嵌入式工控机UNO-1170
–工业特色:
DIN-rail 轨道安装
RS-485 数据流控制
可编程看门狗
–运行温度最高可达 60’C
–无风扇 / 无内部线缆链接
–电源防呆防错保护
–电池备份内存
关于研华UNO-1170电控柜工控机的详细介绍

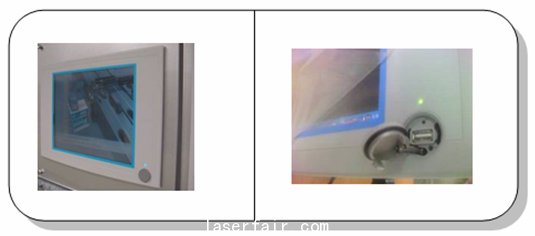

2、人机界面显示——15”工业级液晶显示器，可带触摸屏

3．ADAM模块—PLC模拟量采集的绝配

4、组态软件WebAccess标准版150点
性能特点：完全基于B/S（Browser/Server）架构，具备强大的网络功能，自带Web客户端与多叠式网络安全体系，办公室里也可以实现同步实时监控。
5、远程监控软件DiagAnywhere
"DiagAnywhere"是基于Windows®操作系统的远程维护软件，可以远程监视和控制研华出品的TPC、UNO和ADAM系列的设备。
