3） 无源回馈关断缓冲电路（图4）： 图中Co 为转移电容， Dc 为回馈二极管，由这两个元件将能量回馈到负载上。当管子关断时，缓冲电容Cs 充电至电源电压Vcc ，在管子下一次开通时，负载电流从续流二极管Df 转移至晶体管。同时， Cs 上的电压谐振到Co 上。 当管子再关断时，电容Cs 再次充电，电容Co向负载放电，能量得到回馈。

　　图4 无源回馈关断缓冲回路

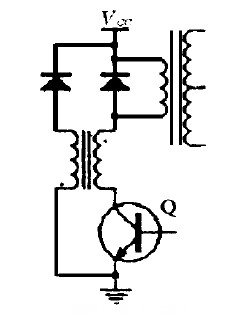

　4） 无源回馈开通缓冲电路（图5） ：此电路通过变压器将磁场贮能回馈到电源。变压器为双线绕制，其原边具有一定电感；幅边的极性与原边相反，并且接有反向二极管。管子开通时，原边承受全部电源电压，副边无通电回路。管子关断时，副边感应电压极性换向，当其电压高于电源电压Vcc 时， 向电源馈送能量。

　　图5 无源回馈开通缓冲回路

　5） 复合缓冲电路：将开通缓冲电路与关断缓冲电路结合在一起， 则形成复合缓冲电路， 在晶体管开通和关断时复合缓冲电路均有保护作用。这种电路也分为耗能式和馈能式两类。

　　a. 耗能式复合缓冲电路（图6） ： 在管子开通时， 缓冲电容经Cs 、Rs 、Ls 回路放电， 减少了管子承受的电流上升率。此外，在管子开通时，电感Ls 还可限制续流二极管Df 的反向恢复电流。

　　图6 耗能式复合缓冲回路

　　b. 馈能式复合缓冲电路（图7） ： 当晶体管关断时， 电容Co和电感Ls 并联运行，将贮存的能量馈送到负载。当电容Co 放电时，电感Ls 上的电压逐渐减小为0 ，在这段时间内负载电流经续流二极管Df 导通。

　　图7 馈能式复合缓冲回路

　　上述各种缓冲电路不外乎分为两大类型， 即耗能式和馈能式。耗能式线路简单但相对耗能较高，适合于较小功率电源使用。馈能式线路复杂， 但在大功率电源中， 如果将缓冲电路所耗散的能量以热的形式散发， 势必造成很大麻烦， 因此， 要采用馈能式缓冲电路。

2 结束语

　　有效地避免主开关管的二次击穿是提高开关电源可靠性的关键， 也是值得研究的一个课题。当前， 开关电源正朝着高频化、大功率化的方向发展， 上面所讨论的问题会显得更为突出。应引起足够的重视。
