5 实验结果

　　本文介绍的云纹干涉系统已被辽河油田钻采工艺研究院中心试验所采用，主要用于对井下工具实验装置的套管应力进行检测。

　　测试条件：有人体可感振动，有阳光照进试验室，但不直射到测试部位及测试仪器上。

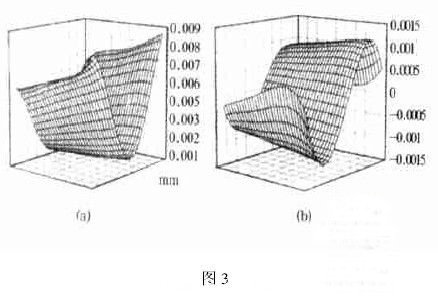

　　测试参数：轴向压力Pt=11.6t即113.7kN，材料弹性模量E=207GPa，剪切弹性模量G=80.2GPa，泊松比μ=0.29，由摩擦引起的轴向应力σt<2MPa，故可略去不计。测试结果：图2(a)为Pt作用下时获得的沿水平方向的等位移线(经全自动分块二值化处理后)，(b)为其细化图；图3(a)为由计算机对细化后云纹图进行全场自动扫描并按拟合方程作出的位移二维分布曲线；这里水平位移U=

　　式中：nx为水平位移云纹图的条纹级次，fx为垂直位移方向虚光栅频率，此处fx=2400线/毫米；图3(b)为其应变的二维分布曲线，水平应变：

　　其水平方向即环向应力二维分布曲线与图3(b)相似；由于εy≈0，故

图3是由计算机自动打印的。计算机在测试面积A=21.6×19.38=418.mm2，每种参量都给出931组数据；作为例子，表1列出了其中31×5=155点应力数据。

　　全部数据表明σmax=274.5MPa，发生在x=18.82mm，y=2.58mm处。材料流动极限σs=800MPa，故工作安全系数n=800/274.5=2.91，在允许范围以内。

　　这样丰富的测试结果和形象描述，是电测法难于比拟的。

　6 结束语

　　关于云纹干涉法仪器化问题，是国内外最新发展趋势之一。我们开发的智能云纹干涉仪是智能化、多功能、高灵敏度的全场位移应变和应力测试分析仪，它可对直径100mm圆面积进行两维位移的实时观测、全程记录、瞬时冻结和局部放大，其灵敏度为(600～2400)线/mm。试验证明，它可以在模拟实验中准确地找到井下工具的薄弱部位，并进一步分析该部位的各种材料力学性能和结构强度，及时发现工具的各种缺陷，如材料不均、内部有裂纹等，从而避免在现场应用时发生事故。

　　我们相信，随着今后实验工作的不断深入，我们将把它应用到更广阔的领域，如测试采油机械的残余应力、热应力、干涉应力、断裂参数等。
