3 plc控制系统

　　3.1 控制网络结构

　　系统硬件主要由1个西门子cpu313c模块、1个sm321输入模块、2个sm322输出模块、2个cpu226、2个触摸屏(tp170和mp277)和几十个(施耐德和欧姆龙)继电器构成。由于整个控制系统分散性和能更好方便操作，对控制系统实行mpi网络控制，整个mpi网络由西门子4个s7-300模块、2个s7-200模块和2个触摸屏组成，可以实现在印刷生产线车间自由控制顶棚里面制冷机组，并且可以监视整个控制系统状态。如图3、4所示

　3.2 程序设计

　　控制系统plc程序设计流程图如图5所示。

　　主要步骤包括：①程序初始化：有关中间寄存器，寄存器的清零。②plc接受触摸屏的指令信号，完成对制冷机组循环水路水温的设定。③plc根据印刷机的开启数量，决定变频或者工频的运行状态。④根据制冷机组循环水路冷水和回水温度，控制制冷机组的启停。⑤机械故障的报警。

　　当plc因故无法运行时，恢复制冷机组的原来的手操方式，根据uv灯开启数量，手动启动制冷机组运行，保证在制冷机组循环水路中有冷水流动。而在uv灯冷却水循环水路，使所有uv灯进水电磁阀打开，水泵取消变频控制，直接运转，给uv灯提供冷却水，保证安全生产的需要，提高系统的可靠性。

图5 plc程序设计流程图

图6 触摸屏主界面图 #p#分页标题#e#

4 界面设计

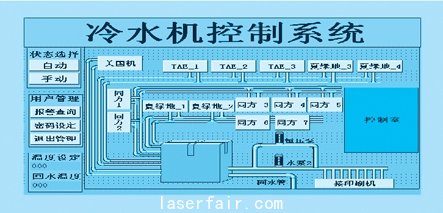

　　如图6所示为触摸屏主界面图。该界面形象地展示了整个系统的控制过程，10台制冷机组的开启状态以及印刷机的开启状态都可以如实地加以显示。有自动、手动切换的按钮，有参数设定区，有用户管理区域包括报警查询以及用户权限的密码设置。整个界面简单明了易于现场操作。

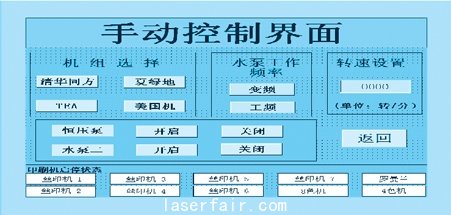

　　在操作柜上触摸屏主界面上(如图6)单击手动按键，输入系统密码，即可进入手动界面如图7所示。

　　在手动界面下可以进一步进入各个制冷机组启动停止操作界面，以及启动停止水泵等，并且可以监视印刷机生产线的状态。

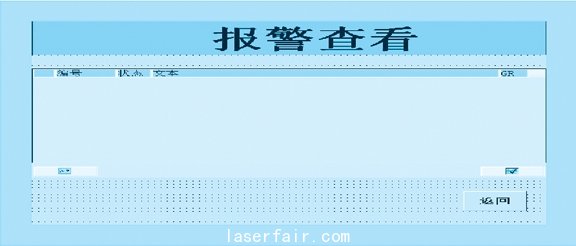

报警查询子界面如图8所示。①系统运行时，出现系统局部故障(如制冷机故障，水泵故障等)，操作柜上有声光报警器报警，并可到触摸屏上主界面图7上按报警查询可以查看报警故障类型如图九所示，进行相应的故障处理。处理完后，把操作柜和控制柜上任意复位报警按钮打向右边，清除声光报警故障报警，故障消除后确保操作柜和控制柜上复位报警按钮都打向左边。②变频器故障时修好后必须按控制柜上复位按钮令其复位，不然会一直保持故障显示。③非正常系统关机：系统在突然断电等非正常关机情况，系统重启后，请仔细检查触摸屏上各个按键的状态和水泵的转速值，并确认当前正在工作的印刷机其旁边的开冷水开关是否开启。

图7 触摸屏手动界面

图8 报警查询界面

5 结束语

　　该控制系统已连续运行一年多，系统运行稳定、安全可靠、节能效果好、自动化程度高、操作方便、直观；减轻了工人的劳动强度，充分发挥了plc运算速度快、功能强、程序设计简单、修改程序方便、接线少、故障率低、维护保养容易、使用灵活、抗干扰能力强等优势和触摸屏友好的人机界面功能，获得了用户满意的使用效果，值得推广。
