1 引言

　　可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用了可编程序的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数和算术操作等面向用户的指令，并通过数字式或模拟式输入输出控制各种类型的机械的生产过程。可编程控制器及其有关外部设备，都按易于与工业控制系统联成一个整体、易于扩充其功能的原则设计。早期的plc以数字量的顺序控制为主，提供了简单的慢速的通信功能（只支持rs232、rs485、多采用modbus协议），现在的plc不仅具有逻辑运算、顺序控制、定时、计数和算术操作，而且还具有a/d、d/a转换，数值计算和数据处理等功能。它既可以对开关量进行控制，也可以对模拟量进行控制，随着plc功能不断扩充，它还有通讯联网功能。本文就是基于松下电工的专门通信协议（mewtocol），用vc++开发的上位机与plc间的通信。

2 松下电工的专用通信协议mewtocol-com

　　目前，随着plc的快速发展，越来越多的plc生产厂商开发了它与计算机的通信功能（主要是利用计算机串口进行通信），本文是以松下fp系列plc为例，作详细阐述。在一台计算机于plc之间的通信中，通信由计算机发动，把命令帧发向plc，plc将以响应帧作应答，并执行相应的动作。

　　（1） 命令帧格式

　　其中： %：mewtocol-com的命令帧开始标志（ascii码为25h）。

　　h，l：站地址的高位和低位。

　　#：站号特征码（ascii码为23h）。

　　发送文本：由命令码和数据组成，其主要命令码如表1所示。

　　bcc：校验码，采用异或校验码，bcc为8位。

　　（2） 响应帧格式

　　当主站发来命令帧之后，从站将以响应帧作应答。响应帧分为2种，若主站命令帧正确无误，则用“正确响应帧”作应答;如果主站命令帧有错误则用“错误响应帧”作应答。这两种应帧格式下。正确响应帧的格式

　　其中 %，h，l，bcc，cr含义与命令帧相同。

　　$：正确响应的标志（acsii码为24h）。

　　响应文本：应当按照命令帧要求及协议规定组织。

　　错误响应帧的格式

　　其中%，h，l，bcc，cr含义与命令帧相同。

　　！：错误响应帧的标志（acsii码为21h）。

　　错误代码：对于命令及数据传送中的各种错误均规定为代码以识别。

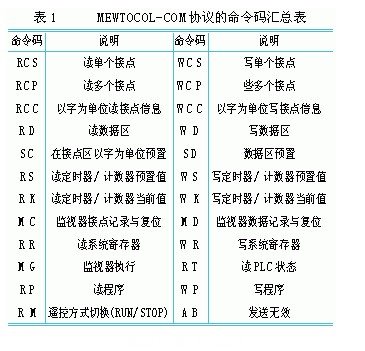

（3） 命令码： mewtocol-com协议的命令码汇总如表1所示

　　（4）常用的命令与格式

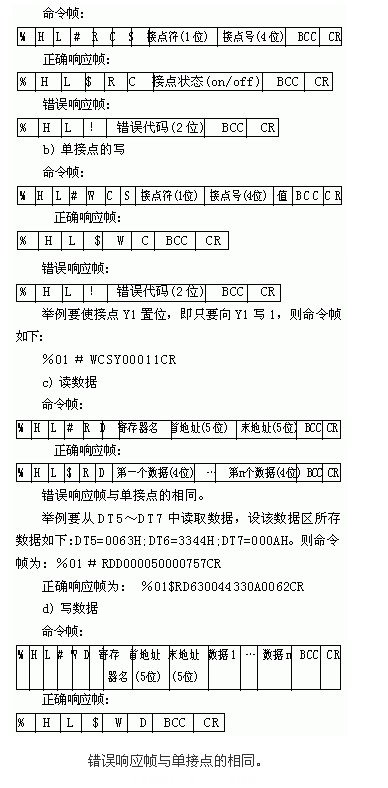

　　a）单接点的读

　　错误响应帧与单接点的相同。

3 用visual c++6.0编写串行通信程序

　　（1） mscomm控件

　　串行通讯编程基本过程：设置初始化并打开串行口—配置串口—双向传输数据—校验—释放串口。本文的上位机通信程序是用visualc++6.0编写的，主要是利用vc++中的一个通信控件mscomm来现的。

　　该控件屏蔽了通讯过程中的底层操作，程序员应用时只需设置，监控mscomm控件的属性和事件即可完成对串口的初始化和数据的输入输出工作。mscomm控件的主要属性如下：

　　* commport：设置并返回通讯端口号，设计时端口号可设为1到16的任何数（默认值为1）。如：setcommport（1）;即设置当前通讯端口为com1。

　　* settings：设置并返回波特率，奇偶校验，数据位长度，停止位长度。

　　如：setsettings（lpctstr string）;string是一个包括四部分的字符串：第一部分：波特率;

　　第二部分：奇偶校验，n表示不校验，e表示偶校验，o表示奇校验，s表示空格校验，m表示符号校验;

　　第三部分：数据为长度，其可选值为4，5，6，7，8;

　　第四部分：停止位长度，其可选为1，1.5，2。 settings属性的缺省值为“9600，n，8，1”。

　　* portopen：用于打开和关闭端口。setportopen（bool bnewvalue）;

　　当bnewvalue为true时打开端口，当为false时关闭端口。

　　* input：从接受缓冲区返回和删除字符，该属性在运行时为只读。getinput（）;

　　* output：向缓冲区写数据，要传送的数据可以是文本数据或是二进制数据。

　　*commevent：返回最近的通讯事件或错误。只要有通讯错误或事件发生时都会产生oncomm事件，commevent属性中存有错误或事件的数值代码。

　　getcommevent（）;

4 程序框架的生成及控件属性的配置

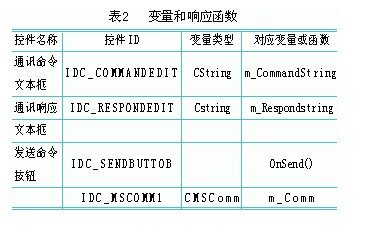

　　首先利用mfcappwizard（exe）建立一个基于对话框，支持activex控件，命名为transcomn的应用程序。然后在对话框中加入一些控件，其中那个mscomm控件（电话形状的控件）必须是在系统中注册过的microsoft communications control，由它进行通讯时首先得设置它的一些属性，这些属性既可以在控件属性对话框中设置也可以在程序中设置，本文用后一种方法，在程序中对mscomm控件属性设置。最后用classwizard为控件添加变量和响应函数如表2

5 程序编写

　　// transcommdlg.cpp ： implementation file

　　bool ctranscommdlg：：oninitdialog（）

　　{

　　//初始化通讯端口，波特率为9600，奇校验，8位数据位，1位校验位，选择com1口

　　cdialog：：oninitdialog（）;

　　m_comm.setcommport（1）;

　　m_comm.setsettings（“9600，o，8，1”）;

　　m_comm.setinputmode（1）;

　　m_comm.setportopen（true）;

　　return true; // return true unless you set the focus to a

　　control

　　}

　　void ctranscommdlg：：onsend（）

　　{

　　updatedata（true）;

　　variant vresponse;

　　char *str;

　　//把对话框中有用户输入的命令字符串cstring

　　//m_commandstring，由串口发出

　　m_comm.setoutput（colevariant（m_commandstring））;

　　sleep（50）;//延时50毫秒，一个保证有足够的时间 //让plc响应命令

　　//读取串口输入缓冲区中的字符个数，如大于0表 //示串口接受到plc的响应帧，然后//进行处理

　　int k=m_comm.getinbuffercount（）;

　　if（k》0）

　　{

　　//把plc发送来的响应帧转换为字符 //串，并在对话框的响应文本框中显示

　　vresponse=m_comm.getinput（）;

　　str=（char *）（unsigned char*）vresponse.parray-》pvdata;

　　str［k］='';

}

}
