引言

　　现如今，交流伺服电机因为其优良的性能，已经在工业生产中占据了举足轻重的地位，而伺服驱动器作为伺服电机的控制系统，其本身的优劣将直接影响到驱动电机的使用性能。

　　在伺服驱动控制系统中，为实现磁场定向控制，需要至少对两相电机绕组的电流进行采样，这两路电流采样将作为电流反馈信号使伺服驱动实现电流闭环，可以这样说，电流信号采样是伺服控制系统硬件的一个重要模块，也是一大难点。

常规电流采样电路设计

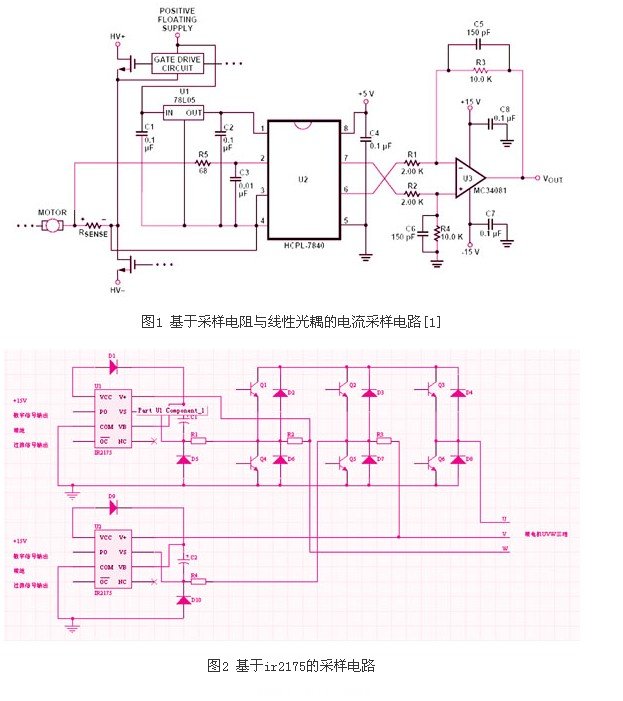

　　如今，大多数伺服驱动使用采样电阻和线性光耦搭建的一路电流采样电路，如图1所示。

　　其中，rsense是功率型采样电阻，mc34081为运算放大器，78l05为三端稳压电源。hcpl-7840为线性光耦，其2，3引脚为信号输入端，6，7引脚为信号输出端，在输入端输出端供电电压均为5v的情况下，当2，3引脚输入的差值电压变化时，6，7引脚的输出信号将随着输入信号分别进行递增和递减的线性变化。

　　由图1所示可知，当伺服电机正常工作时，将采集通过绕组的电流信号转变为采集采样电阻两端电压值，并将该电压值通过线性光耦进行隔离放大，再经过运算放大器，a/d转换送给dsp进行数据分析，进而实现电流环闭环控制。在实际实验过程中，由于伺服电机等外界条件干扰，dsp所接收到的电流采样信号会有相对较大程度的干扰，故必须在电路中增加相应的滤波措施。

新型电流采样电路设计

　　采用采样电阻和线性光耦搭建的采样电路均为模拟电路，很容易受到外界的干扰，在电路调试过程中，滤除杂波尤为繁琐。为使得电流采样信号更精确，使电流环闭环效果更好，我们又设计了一种采用高压线性电流传感器ir2175来实现电流采样的方案，并做对比实验。

芯片概述

　　ir2175是ir公司专为交流或直流无刷电机的驱动应用而设计的高压线性电流传感器，它内置电流检测和保护电路，可通过串联在绕组回路的采样电阻来进行电流采样，并且该芯片能自动将输入的模拟信号转换成数字pwm信号并可以直接送于处理器进行数据处理［2］。

电路设计

　　如图2电路图可知，r2和r3为采样电阻，q1～q6为igbt，d2～d4和d6～d7为快恢复二极管。ir2175芯片的vcc为供电引脚，接+15v。po是开漏的pwm输出脚，在本次实验过程中，将po端直接与dsp相连，故在接口电路部分需接一个上拉电阻上拉到3.3v。com为接地端，为过流信号输出端，v+为采样电压正向输入端，vb与vs为高端浮置电源电压端，vbs为一个在vs的电压峰值上面浮动的电源，所以在该电路中，我们使用d1二极管管和c1电容器组成一个自举电源［3］。它的工作原理是：当vs通过低端igbt下拉到地时，自举电容c1便通过自举二极管d1用+15v的vcc电源进行充电，从而提供了电源vbs。当vs通过高端开关被拉到最高电压时，vbs是浮动的，此时自举二极管被反向偏置，从而阻断了充电回路［2］。二极管选择恢复时间小于100ns的快恢复二极管。vs管脚和半桥输出之间的电阻r1应在10～20ω的范围内。#p#分页标题#e#
