1 引言

　　风力发电机组中的齿轮箱是一个重要的机械部件，而其中轴承性能的好坏对齿轮箱的性能起着至关重要的作用。根据用户要求，齿轮箱轴承出厂前要在模拟实际工况的试验机上进行测试。即齿轮箱轴承需在不同转速、载荷下进行性能试验和寿命试验。齿轮箱轴承转速的改变是由变频器驱动变频电机实现的。变频器运行频率的设定有三种方法：一是通过面板手工调节，这种方式已经不能满足频率频繁变化时使用需要。二是通过变频器的外部接口，外接模拟信号来控制设定频率。这种方式虽然简单，但存在设定频率不准确的问题，当外接模拟信号波动时，变频器的设定频率也随之变化。三是通过变频器的通讯口，利用参数设定指令来进行频率参数设定。这种方法能准确地控制变频器的频率。下面以台达vfd-b系列变频器为例，介绍一种基于labview软件利用串口实现工控机与变频器间通讯，进行频率参数设定、监视输出电流的方法。

　　2 通讯系统总体设计

　　本系统所采用的通讯方式是利用美国ni公司的工控机与台达vfd-b系列变频器的rs-485串口通讯。工控机的控制器为nipxi-8106，自带1个rs-232通讯串口。由于系统还需要与仪表和plc通讯，而且变频器、仪表和plc三者之间的通讯协议不同，工控机另配有1块串行通讯模块nipxi-8431（含有两个rs-485串口）。使用工控机rs-232串口和台达变频器的rs-485串口通讯，中间需加rs-232/rs-485转换器，如图1所示。如果使用串行通讯模块nipxi-8431的rs-485串口，须用db-9连接器连接工控机的rs-485串口与变频器的rs-485串口，如图2所示

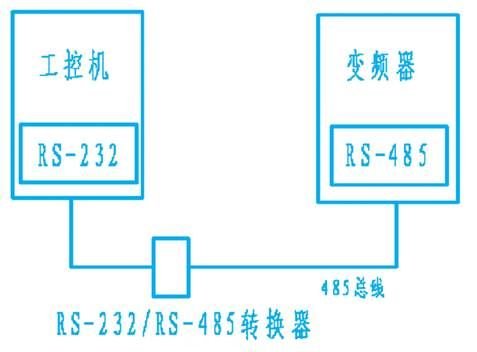

图1系统通讯示意图

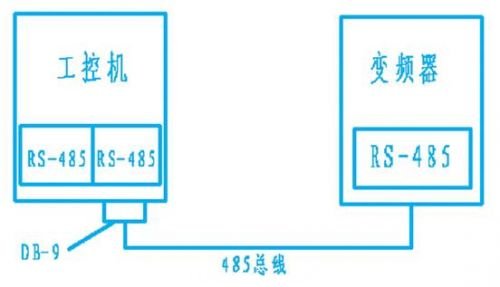

　　图2系统通讯示意图
