4.2 VB与PLC通信的实现

　　以下举例说明现场设备与PLC通信的实现。

　　1）控制要求：控制PLC的起动、停止，并显示运行状态（绿色为运行，红色为停止）；能够用交替型按钮控制Y0，Y1，并用指示灯显示Y0，Y1状态（绿色为运行，红色为停止）；能够对D256，D512两个寄存器进行数值写入的操作。

　　2）实现思路：PLC起动停止的标志位为M1072，查DVP协议，知道地址为H0C30，按功能码01操作； 同样Y0，Y1的地址分别为H0500，H0501。写入FF00为ON，0000为OFF，按功能码05操作；D256，D512地址分别为H1100，H1200，按功能码06操作即可。

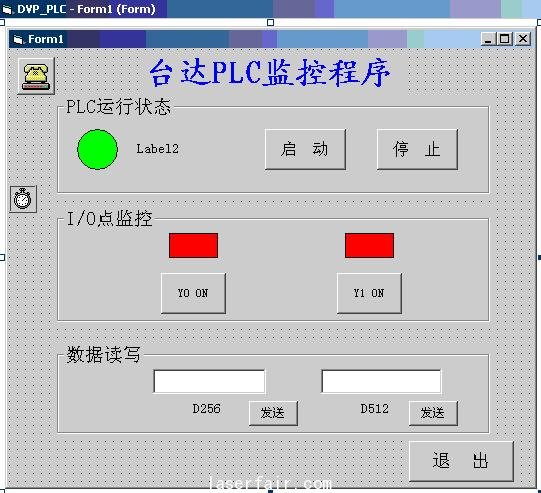

　　3）VB接口的设计如图10所示。

　　图10 监控程序界面

　　用按钮控制PLC的起动停止，Y0、Y1的ON/OFF及D256、D512写完数据的发送；用Shape组件做指示灯，表示PLC的运行状态和Y的状态；用timer组件不停的读取M1072的状态，以判断PLC的运行情况；用MScomm控件实现PC与PLC的通信。

　　4）编程实现的代码构成

　　（1） LRC算法校验的实现

　　Public Function LRC（str As String） As String

　　c = 0

　　l = Len（str）

　　For c = c + 1 To l

　　c_data = Mid$（str， c， 2）

#p#分页标题#e#　　d_lrc = d_lrc + Val（“&H” + c_data）

　　c = c + 1

　　Next c

　　If d_lrc 》 &HFF Then

　　d_lrc = d_lrc Mod &H100

　　End If

　　h_lrc = Hex（&HFF - d_lrc + 1）

　　If Len（h_lrc） 》 2 Then

　　h_lrc = Mid（h_lrc， Len（h_lrc） - 1， 2）

　　End If

　　LRC = h_lrc

　　End Function

　　（2） 运行的开始就判断PLC的状态并设置标志位

　　‘初次运行打开串口，并显示PLC运行状态

　　Private Sub Form_Load（）

　　Dim s1 As String

　　Dim s2 As String

　　Dim s22 As String

　　Dim s3 As String#p#分页标题#e#

　　Dim s4 As String

　　MSComm1.PortOpen = True

　　s2 = “01010C300001”

　　s22 = LRC（s2）

　　s1 = “：” + s2 + s22 + Chr$（13） + Chr$（10）

　　MSComm1.Output = s1

　　s3 = MSComm1.Input

　　s4 = Mid$（s， 6， 8）

　　If s4 = “0C30FF00” Then

　　plc = 1 ’PLC为运行标志

　　Else

　　plc = 0 ‘PLC为停止标志

　　End If

　　End Sub

（3） 下面一段为用指示灯表示PLC的运行状态

　　Private Sub Timer5_Timer（）

　　Dim s1 As String

　　Dim s2 As String#p#分页标题#e#

　　Dim s22

　　Dim s3 As String

　　Dim s4 As String

　　s2 = “01010C300001”

　　s22 = LRC（s2）

　　s1 = “：” + s2 + s22 + Chr$（13） + Chr$（10）

　　MSComm1.Output = s1

　　s3 = MSComm1.Input

　　s4 = Mid$（s3， 8， 2）

　　If s4 = “31” Then

　　plc = 1 ’PLC为运行标志

　　Else： If s4 = “30” Then plc = 0 ‘PLC为停止标志

　　End If

　　If plc = 1 Then

　　Label2.Caption = “PLC正在运行。。.。。.”

　　Shape1.FillColor = RGB（0， 255， 0） ’green

　　Else

　　Label2.Caption = “PLC已经停止”#p#分页标题#e#

　　Shape1.FillColor = RGB（255， 0， 0） ‘red

　　End If

　　End Sub

　　（4） PLC的起动与停止

　　’起动PLC

　　Private Sub start_Click（）

　　Dim strout As String

　　Timer5.Enabled = False

　　str = “00050C30FF00” ‘M1072 为PLC起动停止标志位。查地址表，M1072为OC30.FF00为置

　　ON，0000为置OFF。

　　’以上都是固定格式，要牢记。

　　LRCC = LRC（str） ‘计算 str的lrc校验码。

　　strout = “：” + str + LRCC + Chr$（13） + Chr$（10） ’欲传送之数据。13为D，10为A

　　MSComm1.Output = strout

　　Timer5.Enabled = True

　　End Sub

　　‘停止PLC

#p#分页标题#e#　　Private Sub stop_Click（）

　　Dim strout As String

　　Timer5.Enabled = False

　　str = “00050C300000”

　　LRCC = LRC（str）

　　strout = “：” + str + LRCC + Chr$（13） + Chr$（10）

　　MSComm1.Output = strout

　　Timer5.Enabled = True

　　End Sub

　　Y0、Y1的ON/OFF与PLC起动/停止的控制方式相同，指示灯的表示方式也相同。D256，D512数据写入的操作类似，限于篇幅其它代码就不再列出了。

5 结束语

　　VB语言易于编程使用，为与串行设备的通信提供了很大的方便。台达PLC采用标准的目前广为流行的MODBUS协议，为实现PLC与监控计算机的通信提供了简化的平台。由于台达所有的机电产品都支持MODBUS协议，所以，掌握了VB与PLC通信过程，也就等于掌握了PC与台达所有机电产品的通信。
