三菱电机株式会社将于9月1日开始发售一款使用脉冲光可作为投影仪光源的红色大功率半导体激光器"ML562G84",该激光器可发出波长638nm(纳米)的鲜艳红光,实现了世界最大※1的2.5W脉冲驱动出光功率。该产品将有助于实现高红光再现性、低功耗的脉冲光投影仪的商用化。
※1根据本公司截至2015年6月24日的调查,用于投影仪的波长为638nm的红色半导体激光器
新产品的特点
1.通过改变激光器管芯的结构,达到了638nm波长,2.5W脉冲驱动出光功率
·通过改变激光器管芯层结构及扩大发光区域尺寸,实现世界最大的2.5W脉冲驱动出光功率
·出光时间与整个周期之比,即脉冲占空比可达40%
·高能见度※2的638nm波长及2.5W的脉冲驱动出光功率,使每个LD可以构成相当于约120流明的光源(脉冲占空比40%时)
·实现了功率转换效率达到39%(外壳温度25℃、脉冲驱动2.5W时)的高效能,有效地降低了功耗
※2表示视觉感觉的光通量单位(lm/W)。同样强度的光因其波长不同,亮度感觉不同。638nm波长的光和642nm波长的光相比较,能见度提高21%
2.通过改变封装,实现了业界顶级水平的超宽工作温度范围
·将φ5.6mm改为φ9.0mmTO-CAN大型封装,散热性得到改善
·在2.5W脉冲连续驱动条件下,工作温度范围可达到0~45℃

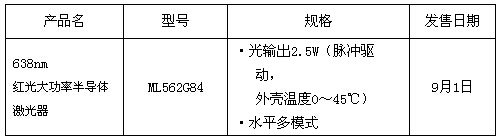

发售概要
销售目标
投影仪光源从原先的汞灯光源不断向着具有高效率、高色彩再现性、长使用寿命等优点的固体光源转换。其中尤以半导体激光器最为引人注目,由于其功率转换效率高,有助于降低投影仪的功耗,而且其宽广的颜色表现范围和高对比度,还能进一步提高图像质量。
另外,在作为投影仪光源的3色半导体激光器中,以往的有利于红色能见度的波长640nm以下的半导体激光器,往往难以在高温下实现连续地大功率输出。本公司于2010年11月发售的大功率半导体激光器(ML501P73)通过采用独有的结晶形成技术及端面窗构造技术,实现了638nm波长、1.0W的脉冲驱动出光功率(连续驱动出光功率0.5W)。此外,2014年6月,本公司还宣布已成功开发出波长638nm的连续光、出光功率达1.8W的半导体激光器。
以激光为光源的投影仪根据光源可分为连续光和脉冲光2种类型。本公司此次针对有望早日实现商用化的脉冲光投影仪,运用独有的高输出化技术,将发售拥有世界最大的2.5W脉冲驱动出光功率的半导体激光器,可以使投影仪的色彩变得更加明亮。
主要规格
※3TC:外壳温度
※4Iop:脉冲峰值电流
※5Po:脉冲峰值光输出
环保考虑
符合RoHS※6指令(2011/65/EU)。
※6 Restriction of the use of certain Hazardous Substances in electrical and electronic equipment
制作工厂
三菱电机株式会社功率器件制作所
福冈县福冈市西区今宿东一丁目1番1号
邮编:819-0192
