电光调制器普克尔盒(EOM)的高频调制原理——基于Conoptics pockels cell EOM 调制

Johnny Lee来源:hth官方2015-11-19我要评论(0)

在电光调制中(EOM),由普克尔效应制作的普克尔盒(Pockels cells)是常用的电光调制(EOM)常用器件。

摘要:实现高频电光调制,考虑使用横向普克尔效应(EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM),美国Conoptics公司(上海昊量光电国内代理)生产的横向普克尔效应的半波电压随着晶体的长度增大而减小,所以可以把美国Conoptics公司(上海昊量光电国内代理)普克尔盒(低压普克尔盒、EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)半波电压降低到一百伏左右,配套使用美国Conoptics公司(上海昊量光电国内代理)生产的高频放大电源,构成低压高频电光调制器。

原理介绍:

在电光调制中(EOM),由普克尔效应制作的普克尔盒(Pockels cells)是常用的电光调制(EOM)常用器件。

普克尔效应,又叫普克尔斯效应,波克尔斯效应,泡克耳斯效应,泡克尔斯效应(pockels effect,pockels effect),指的是特定晶体折射率与外加电场强度成一定比例关系的光电现象。

通过对外加电场的控制,从而改变一定方向的折射率,使得电光调制器普克尔盒(EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)可以作为一个可变半波片工作,从而实现偏振态改变。当该电光调制器普克尔盒(EOM、普克尔斯盒、Pockels cells)置于两片垂直偏振片之间时,就可以实现光强调制。

根据电压加压方向不同,普克尔效应又可分为纵向普克尔效应和横向普克尔效应。

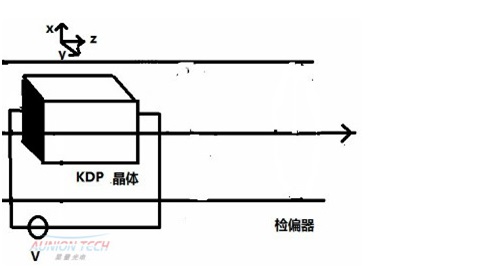

当电压加压方向平行与光传播方向时,称为纵向普克尔效应((EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM));

当电压加压方向与光传播方向垂直时,称为横向普克尔效应((EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)

当普克尔盒为纵向普克尔效应(EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM))时,普克尔盒半波电压与晶体长度无关,所以普克尔盒半波电压一般会高达上千伏,而能提供上千伏电压的电源,一般上线频率较低(Khz-Mhz),所以无法达到高频电光调制。

要想实现高频电光调制,考虑使用横向普克尔效应(EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM),美国Conoptics公司(上海昊量光电国内代理)生产的横向普克尔效应的半波电压随着晶体的长度增大而减小,所以可以把美国Conoptics公司(上海昊量光电国内代理)普克尔盒(低压普克尔盒、EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)半波电压降低到一百伏左右,配套使用美国Conoptics公司(上海昊量光电国内代理)生产的高频放大电源,构成低压高频电光调制器。

对于电学部分的高压输出而言,包括开关调制在内的交流耦合信号调制器频率可以做到超高频调制,最快可以使横向普克尔盒(EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)调制频率高达800Mhz。

而对于一般任意模拟信号,因为高压线性放大难度更大,工艺更复杂,所以上限频率低于交流耦合信号,但是依然可提供到100Mhz的电光调制器普克尔盒(低压普克尔盒、EOM、普克尔斯盒、Pockels cells,Conoptics pockels cell EOM)产品。

如果您对上述高频电光调制器(800Mhz普克尔盒)感兴趣-您可以通过我们的官方网站了解更多的电光调制器产品信息,或直接来电咨询021-34241962。

注:本文由昊量光电供稿
