项目名称：四轴联动系统

主要用途：

当扫描振镜的高动态性能与伺服平台的大行程范围结合后，可连续处理比传统振镜更大的工作范围，无需进行工作区域的拼接。四轴联动系统不仅扩大了扫描振镜系统的工作范围及单个光学器件的应用范围，而且提高了大范围加工的精度。

时间：2020—至今

技术参数	波长	1064nm	使用激光器类型	脉冲光纤激光器
	脉冲能量	1mj	脉宽	5nm
	功率	20W	能耗	500W
加工指标	加工范围	300*300mm	一致性	<0.02mm
	加工形式	四轴联动（平台XY轴+扫描头XY轴）	加工效率	相比传统加工提高>50%
	系统集成方案	控制卡+驱动器+扫描头+电机集成方案	自动化程度	四轴联动全自动加工

产品特点

·使用大族思特自主研发的GMC控制卡，系统可实现高速度、高精度、大幅面的激光加工。

·简单易用的参数设置，轻松用于各种零部件。

·适用于大族思特系列扫描振镜，兼容XY2-100驱动的第三方振镜

·只需要一张控制卡就可实现振镜与平台的实时同步联动控制。

·可导入标准格式的矢量图，也可进行二次开发，开发语言支持C++,C#。

产品创新

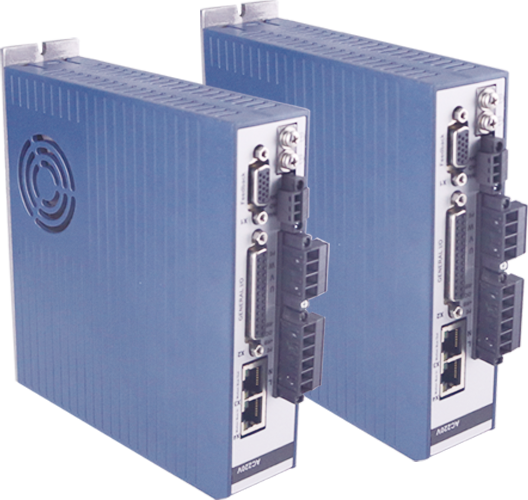

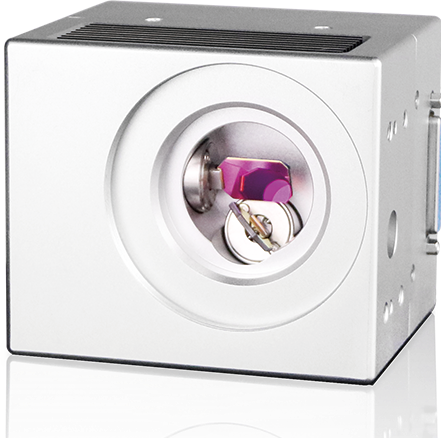

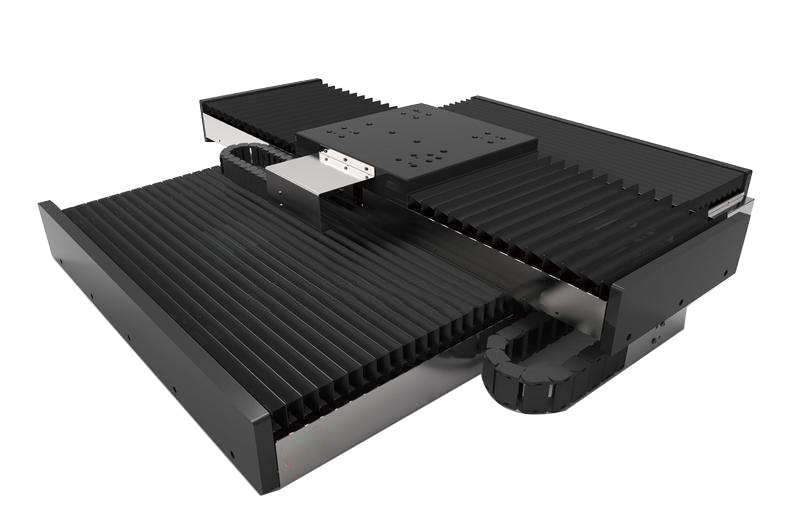

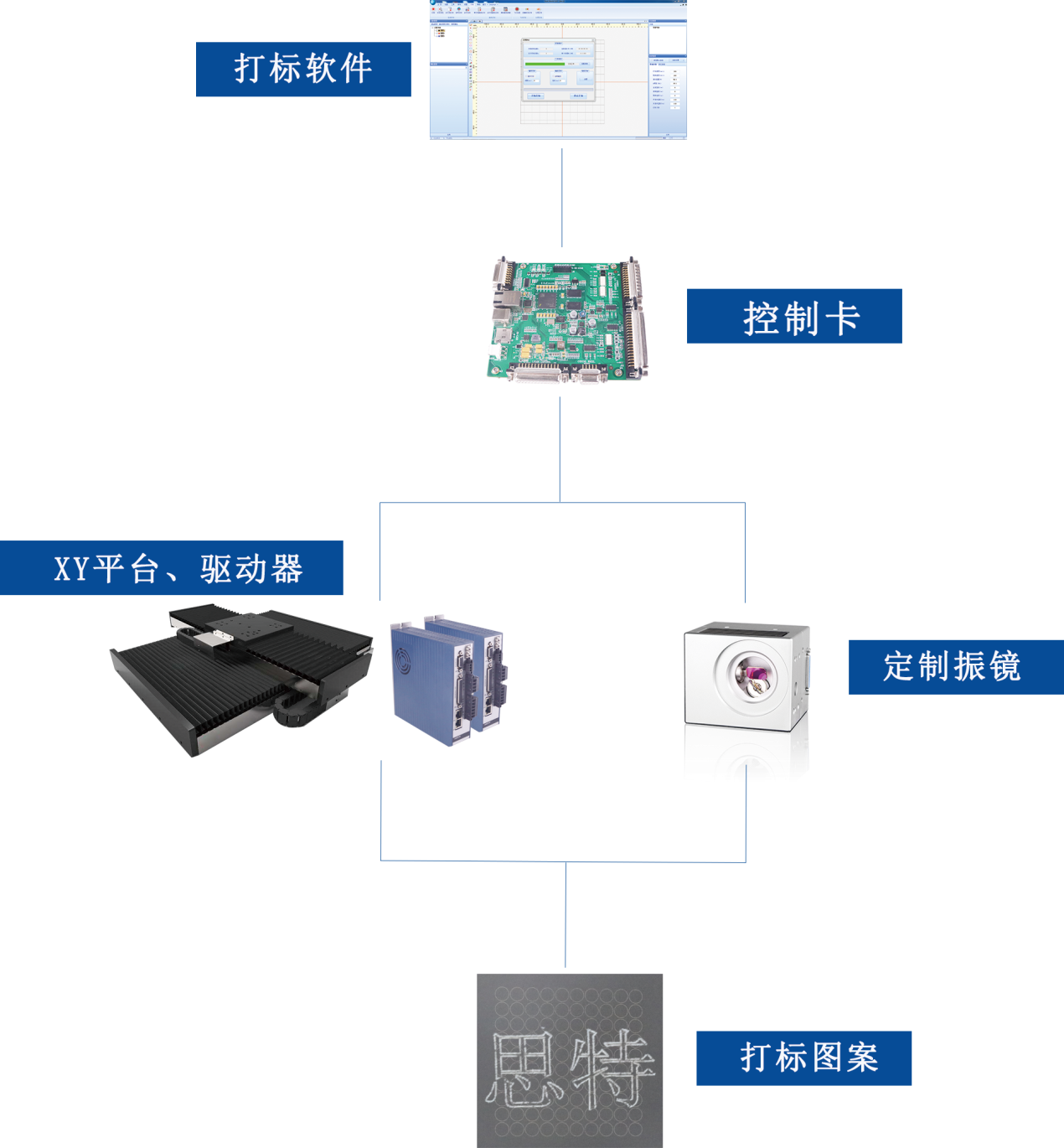

四轴联动系统主要由XY振镜、XY运动平台、平台驱动器、GMC控制卡以及通用打标软件组成，拥有无限视野范围功能，可同步线性伺服轴与激光扫描振镜。当扫描振镜的高动态性能与伺服平台的大行程范围结合后，可连续处理比传统振镜更大的工作范围，无需进行工作区域的拼接。四轴联动系统不仅扩大了扫描振镜系统的工作范围及单个光学器件的应用范围，还避免了激光束范围与可用工作范围之间的相互影响，而且提高了加工质量和大型零件的生产。

市场情况

产品具有快速响应，动态联动，无限幅面的性能，可应用于大范围打标、切割、雕刻等，还可应用于微加工、OLED屏加工、玻璃和箔片的加工、大面积PCB的钻孔等领域
