广东宏石激光技术股份有限公司

入围:激光加工装备创新贡献奖

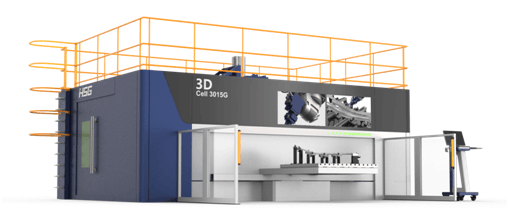

三维五轴光纤激光切割机

代表三维切割技术的最高水平,是高功率激光加工设备皇冠上的明珠。主要用于汽车工业、航空航天、模具、军工、船舶制造、家用电器等行业异型管材、曲面薄板的加工。随着汽车热成型件技术的不断发展,三维五轴激光切割机快速替代传统工艺并成为其生产线上不可替代的工序之一。





技术参数

波长

1070±10nm

使用激光器类型

连续光纤激光器

脉冲能量

/

脉宽

/

功率

≤4000w

能耗

≤40kwh

加工指标

加工范围

3000x1500x600

一致性

优良

加工形式

激光切割

加工效率

优良

系统集成方案

进口全球领先三维五轴专用系统

自动化程度

可实现全自动化加工


产品特点

CELL3015G三维五轴激光切割机由双驱龙门机床、高精度旋转工作台、抽风除尘系统、LA5三维切割头、FANUC控制系统、安全防护系统等组成,具有结构紧凑、动态性能好、承载能力强、安全联锁、切割头防撞等特点,详细描述如下:
1)采用高精度双驱龙门结构设计,关键结构经受力分析及结构优化,结构稳定性好,精度高;各轴精度为±0.05mm,重复定位精度±0.03mm;

2)搭载高精度旋转工作台,交换时间<3s,具有多功能快换结构,有效拓展产品的加工适应性;

3)采用专用FANUC五轴系统设计,具有高速平滑TCP控制,坡口补偿、割嘴补偿、姿态控制、W轴随动控制、智能公差控制等功能;

4)LA5切割头由C轴、A轴及W轴组成。C轴可无限旋转,A轴+/-135°摆动,W轴+/-10mm的直线运动。通过重点攻克技术难点实现C轴重复定位精度0.005°,A轴重复定位精度0.005°。

5)LA5切割头通过仿真分析,实现高加速性能与自重的完美平衡,内部具有多电路数字信号的高速传输,稳定的光学系统及高速高压无限旋转密封技术。


产品创新


1、第十届国际发明展览会“发明创业奖·项目奖”金奖(汽车座椅弯管生产线HS-TS65); 2、佛山高新技术进步奖(高效成套智能激光切管设备研发与产业化) 3


市场情况

CELL3015G三维五轴设备采用国际领先专用五轴控制系统及自主研发LA5切割头,机床采用高架龙门双驱结构,机床速度高达100m/min,加速度1.0G、转台旋转时间<3s等参数均达到国际水平,LA5部分参数优于国际品牌,其性价比高于国际品牌,具有较高市场竞争优势。
