深圳市大族光聚科技有限公司

入围:激光加工头创新奖


申报项目:

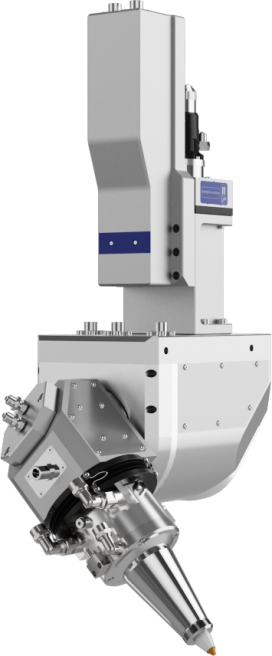

RC212 坡口切割头



主要用途:

坡口切割头的使用,可对各种型材如管材、方通、槽钢等进行非接触、高精度开坡口加工,实现两个型材较高的拼接、焊接精度要求,且切割精度、效率大大提高,产生较大的工业生产效益。广泛应用于汽车行业、工程机械、体育器材、石油管道等生产制造过程中。


产品主要技术指标描述

适用激光器最大功率:12Kw;

摆动切割角度:+/-45°;

摆动轴最大定位速度:120r/min;

摆动轴最大定位加速度:90rad/s2;

调焦范围:+/-15mm;

调焦精度:0.01mm;

定位精度:0.03°;

重复定位精度:0.01°;


产品特点

大族光聚提前在切管行业布局,研发坡口切割头,具有成熟的开发技术,针对性强,并攻克多项技术难点,在行业应用上具有以下几点优势:

(1)机头自身可实现±45°摆动,减少了对辅助工装的依赖,大大降低了用户使用成本,广受好评。

(2)坡口切割头通过在设备中集成一个高精度旋转轴,构成机床的第四轴。可应用五轴联动功能,实现型材的高精度坡口切割,解决行业坡口切割难,精度差的通病;

(3)实现了光路自动控制技术,保持焦点与切割工件最优距离,切割断面质量好,无需二次打磨;

(4)采用末端电容传感器,保证割嘴与工件安全距离,避免碰撞;

(5)附加碰撞保护功能,碰撞后快速复位,减少碰撞后的修复、调光;

(6)严格的光路密封,应用各种密封技术,实现内部光路洁净,有效避免漏气等;

(7)优化的切割气流整形,切割断面质量更高,切割速度更快。


产品创新

在汽车行业、工程机械、体育器材、石油管道等生产制造过程,为实现两个型材较高的拼接、焊接精度等,需要对各种型材如管材、方通、槽钢等进行开坡口加工,传统加工方式如火焰、等离子、机械锯切等方式切割精度差、加工效率低。坡口切割头的开发,使得激光切割可以更好的应用在坡口切割加工中。


RC212 坡口切割头,采用独特的力矩电机驱动轴结构搭载高精度光栅测试系统,使得切割速度更快,切割精度更高;采用电机驱动的调焦方式,焦点控制更为精准;各镜片的水冷结构,大大提高了镜片使用寿命及切割稳定性。


市场情况

RC212 坡口切割头是大族光聚自主研发的新一代产品,为国内首创,产品性能比肩国际同行业产品,产品价格仅有国际同行产品的一半,性价比高。自推向市场以来,广泛应用于汽车行业、工程机械、体育器材、石油管道等生产制造过程中,极大的推动了国内相关行业的生产效率及效益提升。依托大族光聚,始终将技术创新放于首位,积极面向市场日益高端化的金属加工要求,不断研制各种工艺的激光加工头,以更高品质,推动金属加工行业朝着更高效、更智能、更精益的方向发展。
