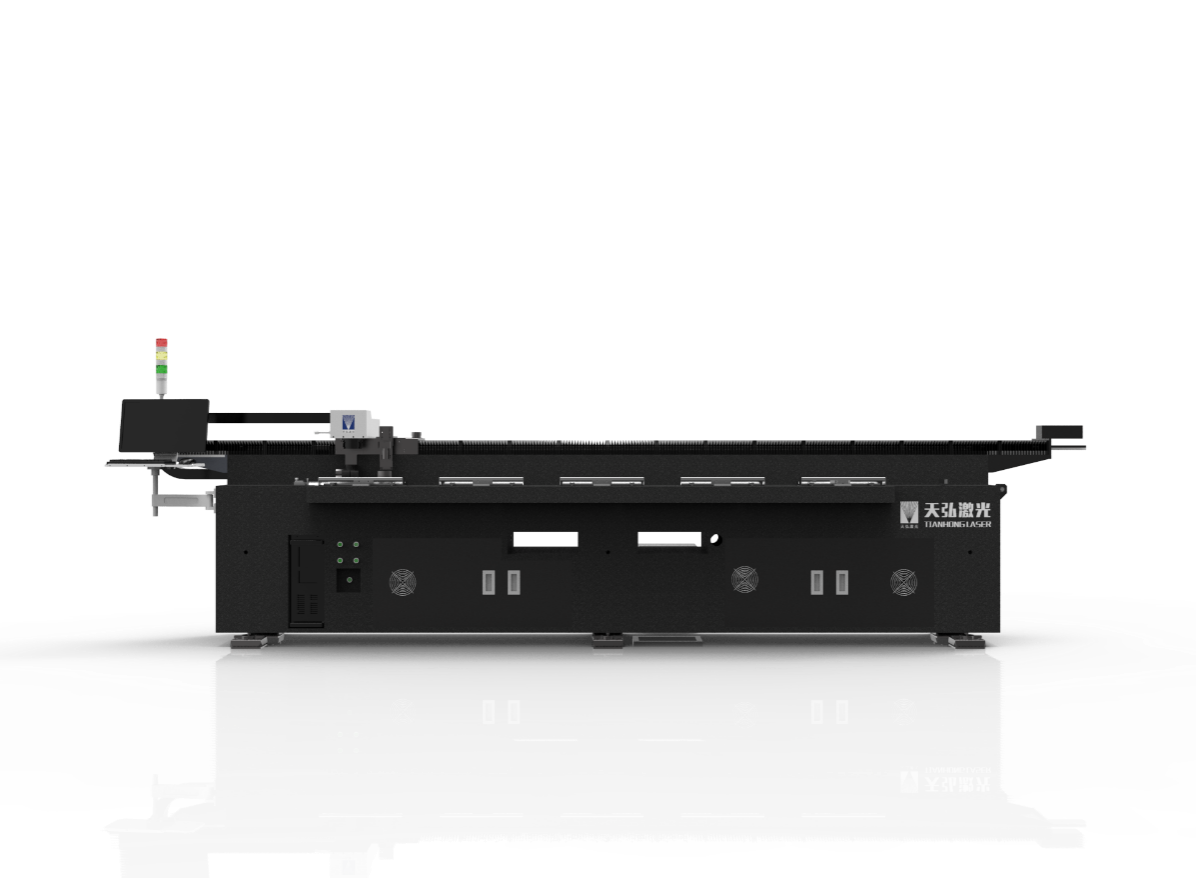

产品名称：铟瓦尺条纹激光刻蚀系统

主要用途：

高精度长行程铟瓦尺制造。

产品特点

铟瓦尺作为精密水准测量系统的主要部件，是国家长度标准的载体，配合水准仪使用。铟钢条码尺首先必须具备量值准确符合国内、国际标准。而量值准确并能够符合国内、国际标准这一特征，是依赖于尺带上的精密分划条纹。

铟瓦尺的品质，基于条纹分划的位置精度和条纹的边缘影像质量。铟钢条码尺的制造最关键的技术是尺带上条纹的制作工艺技术，

天弘激光高精度铟瓦尺条纹激光刻蚀系统，使用准连续光纤激光器，采用消指向性漂移的的激光束对铟钢带上涂有内外两层的未知厚度的上层漆层进行高精度定位刻划，底层漆显露，形成条纹。系统配备了CCD视觉检测系统，纳米级位置反馈系统可实现边刻划、边检测、边校正的智能化刻划技术，消除了激光指向性漂移、油漆涂层不均匀带来的线宽波动、材料温度波动涨缩、机械结构直线度平面度误差带来的误差，光栅尺制造误差等等综合因素，实现了长行程的um级精度铟瓦尺制造。

产品创新

铟瓦尺条纹激光刻蚀系统是天弘激光根据客户需求自行研发的高精度激光加工设备，

加工精度、检测精度都通过了中国计量中心的认证，填补了国内高精度铟瓦尺条纹刻蚀设备的空白。

1. 采用CCD自我线宽标定，实时补偿不等厚涂层线宽误差，在线修正刻划位置。

2. 采用单轴，双轴选择扫描加工，规避精度轴的热漂移，同时提升效率。

3. 采用光束截取方式消除光束指向性漂移。

4.采用刻划、检测、补偿修边、再检测闭环矫正。

5.设定温度波动范围，自动开启nm级系统精度修正系统，动态保证系统精度。

6.采用恒张力张紧机构，保证材料的平整和拉伸一致性。

参数：1.铟瓦尺规格：2m，3m

2.条码编码：兼容国际、国内标准

3.精度5um/3000mm

市场情况

天弘激光在2015年研制成功的高精度因瓦尺激光加工系统，经过中国计量中心的检测完全符合国家标准，至今已在客户现场高效运行三年，每年为市场提供了符合国际标准的因瓦尺4000余把。

天弘激光高精度因瓦尺激光加工系统技术参数均符合或高于国家新规程中的技术要求，达到国际先进水平。本系统可以生产天宝、拓普康、徕卡 、索佳及国内南方、励精、中纬，苏一光等各大厂家的铟钢条码尺，也可以根据客户需求定制条码尺。
