降低零部件磨耗的方法有两大类，一类是采用硬质材料，提高耐磨性；另外一类是采用减摩材料，降低摩擦系数。本项目通过激光非平衡合成技术，在材料表面添加纳米超硬质耐磨相（TiB₂、TiC、WC）和减摩相（h-BN, h-WS₂, h-MoS₂），快速合成金属基耐磨减摩复合材料层，利用纳米耐磨相和减摩相的小尺寸效应，将耐磨和减摩有机结合起来，这是表面工程领域的一大突破。

图1为熔覆层的组织形貌，可以看出熔覆层内存在大量纳米尺度的h-WS₂和WC相，其摩擦磨损结果见图2所示。

图1激光熔覆Ni－h-WS₂－WC的组织形貌

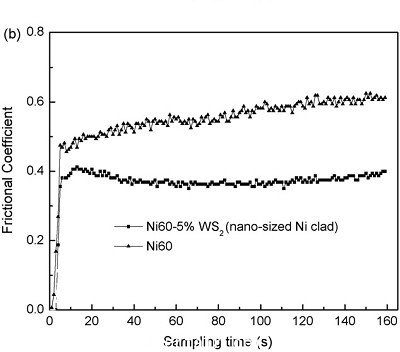

图2激光熔覆层摩擦系数对比

激光熔覆Ni－h-BN－WC的组织形貌见图3所示，摩擦磨损性能见图4和表1所示。

图3激光熔覆Ni－h-BN－WC的组织

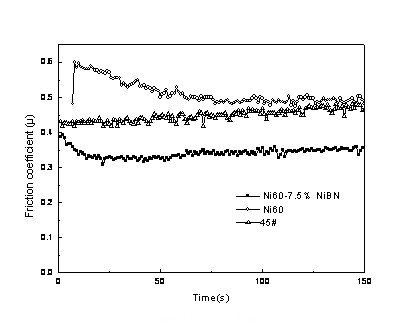

图4激光熔覆Ni－h-BN－WC层的摩擦系数测定

#p#分页标题#e#表1激光熔覆涂层的磨损试验结果
