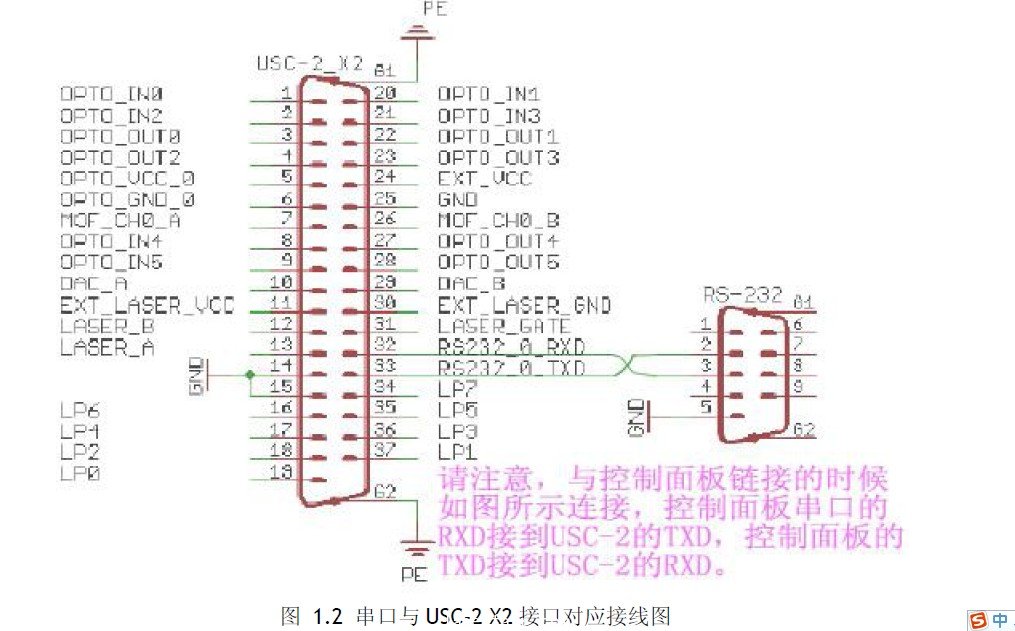

接线图示

注意：控制面板的串口RXD 应该与USC-2 的TXD 相连，控制面板的TXD 应该与USC-2 的
RXD 相连。 地线可以接到USC-2 的14,15,25 针。
使用方法
通电后，若接线正确，屏幕应该出现
JOB: 1
SPEED:100
POWER:100
FREQ:100
1．选择任务：
按“任务”左键，任务编号增加，右键减少。其数值代表对应的flash 中的文件好。
2．设置速度，功率，频率：
按“速度”左键，速度增加，右键减少。其数值代表文件对应速度的百分比。默认值100，
可调范围1~100。
按“功率”左键，功率增加，右键减少。其数值代表文件对应功率的百分比。默认值100，
可调范围1~100。
按“频率”左键，频率增加，右键减少。其数值代表文件对应频率的百分比。默认值100，
可调范围1~100。
按“确定”键确认设置。
按“复原”键复原速度，功率，频率回默认值，需要按“确定”键确认设置。
3．手动打标
按“开始”键，即执行一次打标，打标文件为JOB 后的数值。
4．外触发
按“触发”键，屏幕出现“ET”字符 如：
JOB:9 ET
SPEED:100
POWER:100
FREQ:100
再按“开始”，之后收到外触发，才执行打标。按“停止”键后结束外触发状态，再按“触
发”键，可取消触发状态。
5. 飞行打标设置
按“飞行”键，屏幕切换到飞行菜单，可以对飞行打标的参数进行设置，屏幕出现：
Factor：1
该值对应USC-2 的飞行打标速度补偿的设置。详细请参加飞行打标相关资料。
设置完Factor 后，
再按一次“飞行”键
退出“飞行菜单”，屏幕出现“F”字符标志，如：
JOB:9 F
SPEED:100
POWER:100
FREQ:100
此时进入“飞行”状态。 再按一次退出，“F”标志消失。
