•对模具使用过程中出现的裂纹、划伤、磨损、崩塌等进行激光熔覆修复处理。

•能使模具实现激光淬火、激光熔凝淬火、激光熔覆（修复）与激光合金化加工。

•在对模具无须预热、无须后续热处理条件下实现激光熔覆，熔覆面光滑、平整，与模具本体呈冶金结合，熔覆层硬度能够根据用户模具的工艺要求达到不同硬度级别的要求，熔覆后只要少量机械加工模具就可以直接投入使用。

•针对用户模具尺寸大、容易局部磨损等需要实现高精度修复的特点，专门开发出激光熔覆合金粉末。

•根据用户模具形状、尺寸及其对热处理、熔覆工艺的要求，编制有专门的加工软件，能够满足买方现在所有模具的激光热处理与熔覆工艺要求；经过加工软件与工艺的适当调整，能够满足买方未来需要加工的塑料模具等其它类型模具及其它类型零件的激光热处理和熔覆工艺要求。

•对异型模具工件（内、外面），均采用高反射率的镀金铜镜（包括全反射聚焦系统）来实现激光热处理，使本聚焦系统成本低，寿命长，易于维护。

汽车模具激光淬火

模具的激光淬火与熔覆修复工艺指标

•激光淬火与熔覆修复的模具尺寸范围 ≥ 3000×2000×1000（mm）
•淬火硬度 ≥HRC58 (对45#钢而言)
•淬硬层厚度≥1mm
•淬火速度 25mm宽带扫描，速度 ≥1500mm/min
•熔覆硬度： 可以在HRC15 – 62之间任意控制。

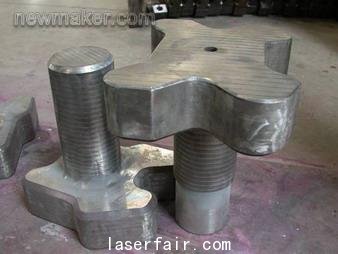

汽车前桥模具激光熔覆
