2.2 LED光色参数随温度变化曲线的测量

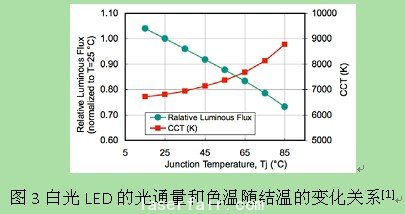

　　封装LED的光色参数一般是在PN结为25±1℃的条件下给出的，而在实际工作中，结温通常高于25℃，其光色性能会发生较大变化，这也给封装LED的应用带来困扰。因此，有必要监测LED的光色参数随结温变化的情况，如图3所示。光色参数随PN结温度变化曲线的测量与K系数的测量方法类似。

　　而考察环境温度（参考点温度）对LED的光色参数的影响则更为直观，对LED的应用更具指导意义。该测量可在下述的加速老练和寿命试验箱中进行。

　　3　LED寿命测试

　　3.1 LED的加速老练和寿命测试

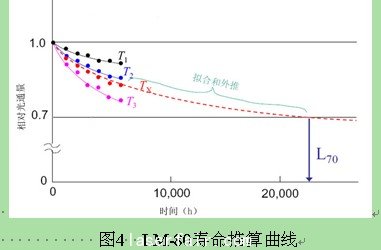

　　与传统照明产品不同，LED产品的寿命终了主要表现为光衰到一定程度，如衰减到50%或70%流明维持率，即L50或L70。现有的国际标准或国家标准中除了对寿命时间提出要求外，一般还要求燃点3000h时光通维持率应不低于92%，在燃点6000h时其光通维持率应不低于88%；也有标准根据6000h时的光通维持率对LED进行等级分类。美国标准LM-80-08主要针对封装LED及LED模块的光通维持寿命测量，它提出了在三个外壳温度下测量LED的光通维持率，分别为：85ºC ，55ºC 和制造商选择的温度，在高温下老练LED，主要是为了模拟被测LED的实际工作环境。老练测试时间为6000小时，可根据测试的数据进行外推计算获取LED的寿命时间。如图4所示为寿命推算曲线：

　　LED的寿命很长，额定条件下的老练寿命测试极为耗时。除了上述的根据初期光通维持率变化外推出L50或L70寿命时间的外推法之外，还可以使用加速老练寿命试验的解决方案，即在不改变LED失效机理的前提下，加大应力条件来加快LED的衰减速度，从而减少寿命试验的时间[2-3]。目前加速寿命试验可分为增大测试电流和提高环境温度两种加速方法，以电流加速试验为主。加速老练获取的寿命值可根据阿仑尼斯（Arrhenius）模型计算出额定条件下LED的期望寿命。
