该系统主要包括编辑功能模块、信息提取、效果添加和预览、以及通信模块， 下面我们分别进行简单的介绍。

　2.3.1 编辑功能模块

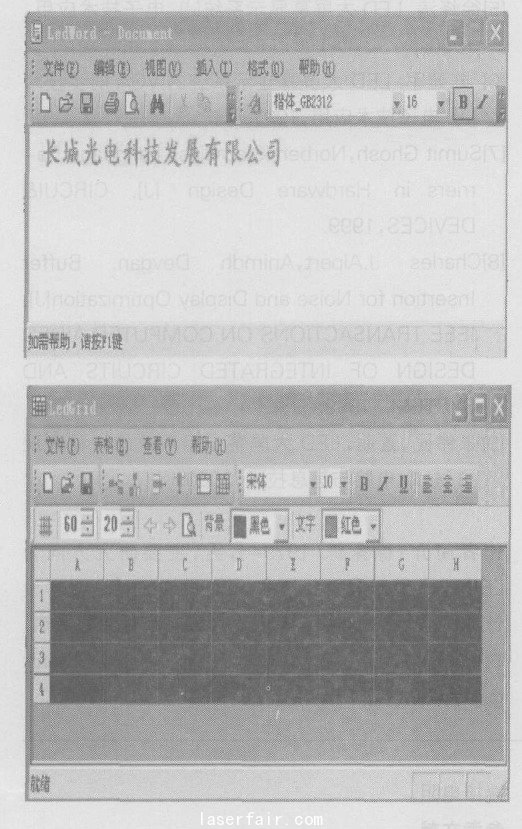

　　主要实现信息的编辑功能， 根据实际情况， 我们分为文档编辑、表格编辑和图形编辑模块， 对其分别进行设计， 并保存为相应的类型文件， 然后在系统中可以直接调用该文件， 实现编辑、调用和显示一体化功能。具体的文档编辑和表格编辑模块如图2 所示：

图2 文档编辑和表格编辑模块

　　2.3.2 信息提取模块

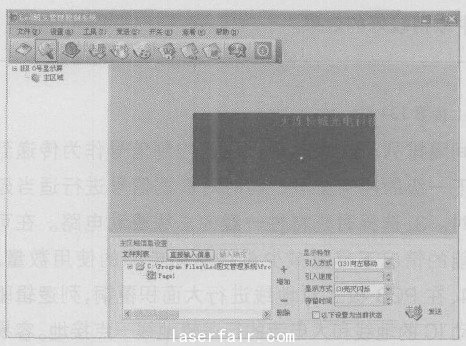

　　信息编辑之后， 要求能够显示在LED 屏上， 就需要对编辑的信息进行提取， 可以将编辑的信息显示在LED 显示屏上， 具体如图3 所示：

图3 信息提取模块

2.3.3 效果及预览模块

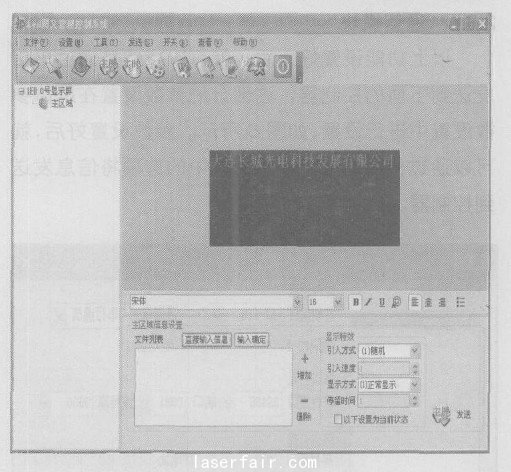

　　在信息提取之后， 就可以对效果进行设置， 主要的效果包括引入方式、引入速度、引出方式、停留时间等4 个方面， 100 余种组合。设置界面如图4 所示， 效果设置后， 就可以点击预览按钮进行效果的预览， 预览的效果如图5 所示：

图4 效果设置模块

图5 效果预览模块

　　2.3.4 通信模块

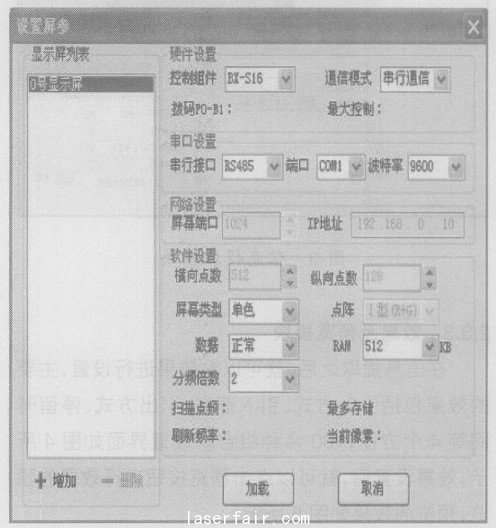

　　以上功能设置好之后， 就可以将信息通过串口发送到下面的控制器， 这部分的参数设置在屏体参数设置中进行设置， 如图6 所示。参数设置好后， 就可以通过界面的按钮或者菜单中的选项将信息发送到控制器。#p#分页标题#e#

图6 通信模块

　　3 总结

　　从工程实际出发， 开发出的LED 显示屏控制系统能够很好满足工程设计的需要， 节省了控制系统开发的周期， 使得控制更加方便、灵活， 在实际应用中取得较好的效果。
