一、引言：

太阳能是人类未来的主要能源之一，由于它取之不尽用之不竭而且环保。是替代现有不可再生能源的一种趋势。现世面上有形形色色的利用太阳能的产品：如太阳能汽车、太阳能热水器、大阳能空调、太阳能电池等等。现就介绍Haiwell(海为)PLC在太阳能热水器方面的应用。

二、太阳能系统概述

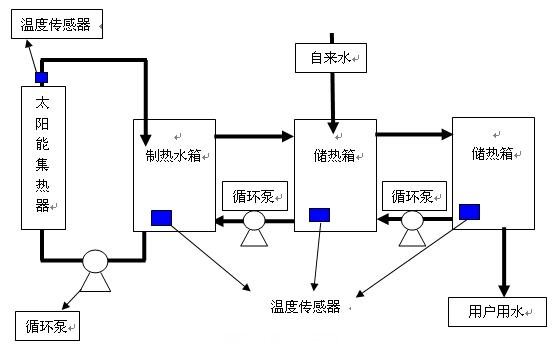

太阳能主要由太阳能转化系统、储热系统和恒温系统组成。利用太阳能辐射将大阳能转化为水的热能，通过冷水与热水的温度差来控制循环泵运行进而来控制热水的循环，达到加热水的目的。部分功能图如下所示。

三、系统结构

四、系统的优点

1、海为简易的模拟量编程，无论是电流信号（4～20mA、0～20mA）或是电压信号（1～5V、0～5V、0～10V、–10~10V）还是温度传感器信号（热电偶、热电阻）。都不需要用From或To指令就可读取到每个信道的值。当不使用工程量时对应的码值统一为0～32000的码值；选择使用工程量时，可根据设定上下限码值，那样可不用写转化程序，直接读取对应的AI就是工程量值。

2、海为智能化的模糊温度控制指令，不需要设置任可的调节参数就可以做到恒温控制，减少技术人员编写程序和工程调试的时间。

3、软件自带的仿真功能可检验所编写的程编的正确性，大提高了编程和调试速度。

五、总结

原系统主要是采用温控表来进行恒温控制和热水的循环加热，采用Haiwell(海为)PLC做为核心控制器件不仅大提高了可靠性，而且也节约了成本。无论从外观和操作性方面都提升一个档次，更容易让户气所认可。
