摘要：本文在分析LED显示屏的显示扫描控制方法的基础上，提出了用并行结构实现高灰度扫描控制的方案，设计了基于FPGA的8位并行输入LED扫描控制芯片，并结合外围电路、显示面板及计算机构成了LED大屏幕显示系统，实现了LED显示屏的256级灰度显示，在简化系统硬件结构的前提下取得了清晰稳定的画面显示。

1介绍

LED（lightemittingdiode）显示屏由发光二极管阵列构成。发光二极管（LED）是一种电流控制器件，具有亮度高、体积小、单色性好、响应速度快、驱动简单、寿命长等优点，能胜任各种场合实时性、多样性、动态性的信息发布任务，因此得到了广泛的应用。LED大屏幕是通过一定的控制方式，用于显示文字、图像、行情等各种信息以及电视、录像信号，并由LED器件阵列组成的显示屏幕。LED大屏幕作为现代信息发布的重要媒体，正受到社会各界尤其是商业界、广告界的极大重视，被广泛应用于工业、交通、商业、广告、金融、体育比赛、模拟军事演习、电子景观等领域。

本论文介绍了一种8位并行输入LED显示驱动芯片，在大屏幕LED显示系统中实现了从白到黑的多色彩的256级灰度显示，画面稳定清晰，取得了良好的视觉效果。

2大屏幕LED的系统构成

考虑到LED电气特性以及机械安装等实际应用的要求，无论是室内LED电子显示系统或是室外LED电子显示屏，在结构上都采用了标准单元块的形式，即采用16×16、16×32、24×24或32×32个显示象素灯管构成一个单元块。每一个单元块形成自身独立的电子扫描功能、控制功能、存储功能，并以此构成一个独立的子系统；然后，再由各个标准源以及通讯驱动部件后就构成了全点阵LED大屏幕电子显示系统，外加一定的计算机控制部件、带有数字化分量输出的多媒体卡或DVI卡及电源记忆通讯驱动部件后就构成了全点阵LED大屏幕电子显示系统。该系统的结构框图如图1所示。

其中的核心部分是LED扫描控制芯片，这个也是本文所要讨论的重点。该芯片为8位并行输入的LED显示驱动结构，可驱动16×8的LED屏体，应用在LED大屏幕上可以通过多片级联来实现LED大屏幕的显示。

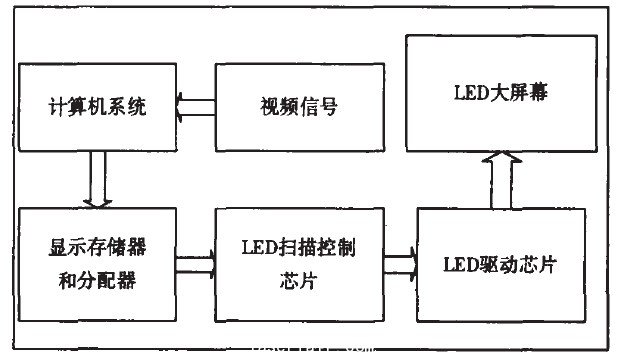

图1LED大屏幕系统结构框图

3LED扫描方法和控制芯片的研究

1、灰度扫描方法的研究

对高灰度级LED大屏幕显示而言，灰度的分层（灰度扫描）方法是视频控制器设计的关键，由于LED的发光亮度与扫描周期内的发光时间近似成正比，所以灰度等级的实现通常是由控制LED的发光时间与扫描周期的比值，即采用调制占空比来实现的。

（1）灰度扫描约束公式

设显示灰度等级数为N,由于灰度级为1的像素在屏体的对应点亮时间为td,因而灰度线性调制后灰度级为i的数据显示时间为itd,灰度级最高的数据显示时间为（N一l）×td.通常的考虑是在td内完成对存储器一行数据的一次读出，同时以td为周期将读出的一行数据打人到屏体进行灰度显示。由于共有N个灰度级数，帧扫描周期为：

T=n×td×m（1）

屏体显示效率：η=(N一l)×td×m/T=(N一l)/N(2)

设视频数据输人速率为VI,存储器读出速率为Vo,由于必须在td内完成存储单元内一行数据的一次读出，故有：Vo/Vi>=h/(td×n)(3)

设λ为存储器读出与输人速率的比值，即λ=Vo/Vi,将（l）式代人（3）式中，有：λ>=h×N×m/(T×n)(4)

为保证图像的稳定显示，扫描帧频必须足够高，设F>=F0（即T<=T0,T0=1/F0），F0为人眼可接受的扫描帧率（F0>=60），代入（4）式得：

λ>=h×N×m/(T0×n)（5)

代入（1）式得：td=T0/(N×m)(6)

式（5）和（6）即为灰度扫描约束公式。

（2）256灰度级全屏扫描

对于256灰度级全屏扫描，高的灰度级数、高扫描帧频与低的存储器读出速率是相互矛盾的。要获得高的灰度级数，就必须提高存储器读出速率，或者降低帧扫描频率，当灰度级数较高时，以目前的集成电路实现水平难以达到三者的兼顾。解决的方法之一是大量采用并行结构，但扫描频率每减小一倍成本就增加将近一倍，而且电路的复杂程度也有所增加；另一种方法是适当牺牲屏体显示效率以求得帧频与速率的折中，这种方法经实践验证是可行的。

设计中考虑到帧频与LED屏体显示效率的折中，采用λ=l,td=h/16,即存储器读出速率等于数据输人速率，显示基本时间单位为1/16倍行周期。灰度扫描通过对灰度数据按位分时显示的方法实现，即计算机屏幕图像以每像素24bit输出（红、绿、蓝各8bit）时，通过给每种颜色sbit字节的不同位分配不同的显示时间达到灰度显示的目的。比如，最低位（第8位）对应1/16行显示时间，第7位对应1/8行显示时间，?,第2位对应4行显示时间，最高位对应8行显示时间。屏体数据更新时间以行周期为单位，最低位对应更新时间为1行时间，其中显示1/l6行时间，其余15/16行时间里，由控制电路产生消隐信号进行消隐，其余位类同。

2、LED扫描控制芯片

通过数据比较之后，本论文采用了恒流源驱动方式，设计了一款可以实现从白到黑的256级灰度显示的控制单元。该显示控制芯片具有与时钟同步的8位并行输入端口，内含16个8位的移位寄存器和16个8位的数据锁存器，可以对8位并行数据进行移位并锁存。图2为该扫描和显示控制芯片的电路图。

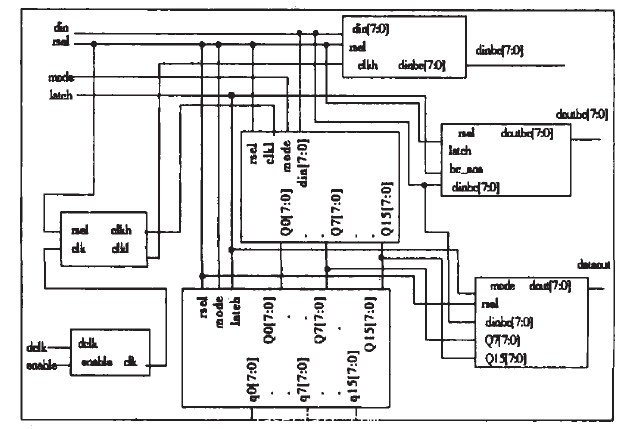

图2.扫描和显示控制芯片电路图

当电路开始工作时，8位并行数据在移位时钟脉冲的作用下打入芯片的移位寄存器模块中，其内部含有16个移位寄存器，故移位16次后，数据将从该芯片的DOUT0~DOUT7输出到下一芯片；同时将移位所得的16个8位数据输入到锁存器中锁存。这时只要输出控制信号为低，并给出同名行的行选通信号同时使输出开放，各列即可开始输出恒流，同时8位计数器开始对灰度级时钟进行计数，当计数值与该列所存储的灰度值相等时，该列的恒流输出结束，从而实现相应LED的显示时间控制，即占空比控制。若采用10个该显示控制单元级联驱动LED显示屏，则一直并行移位160次就可完成第一行数据的传输。
