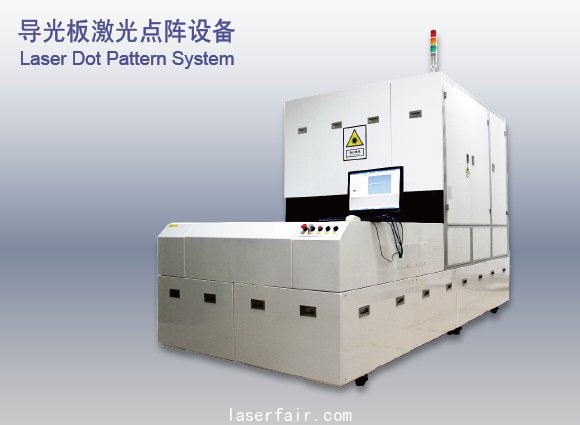

导光板激光点阵设备

星之球科技来源:德龙激光2012-10-30我要评论(0)

导光板激光点阵设备 适用领域 LED面板灯/平板灯: 3003003mm;6006003mm; 30012003mm;60012003mm TV背光源: 适用于4260inch Notebook显示器: 适用于1925inch 图形设...

导光板激光点阵设备

适用领域

LED面板灯/平板灯:

300×300×3mm;600×600×3mm;

300×1200×3mm;600×1200×3mm

TV背光源:

适用于42—60inch

Notebook显示器:

适用于19—25inch


图形设计

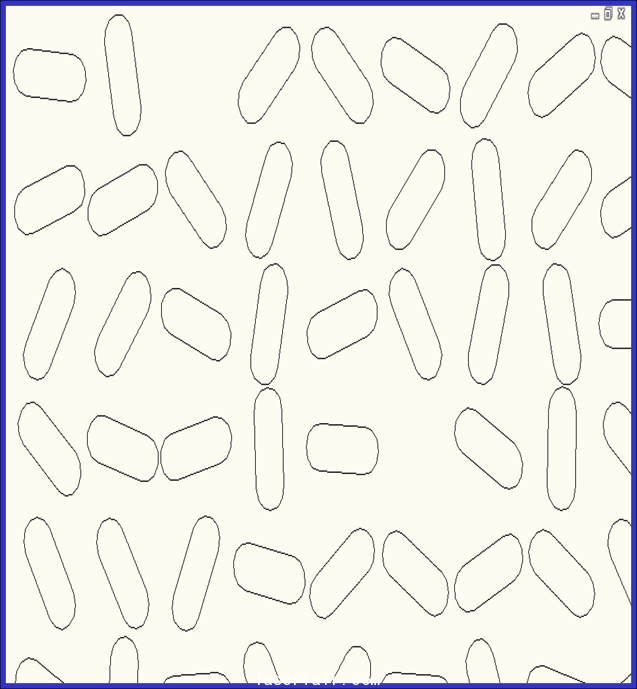

※ A.点的长度·方向任意

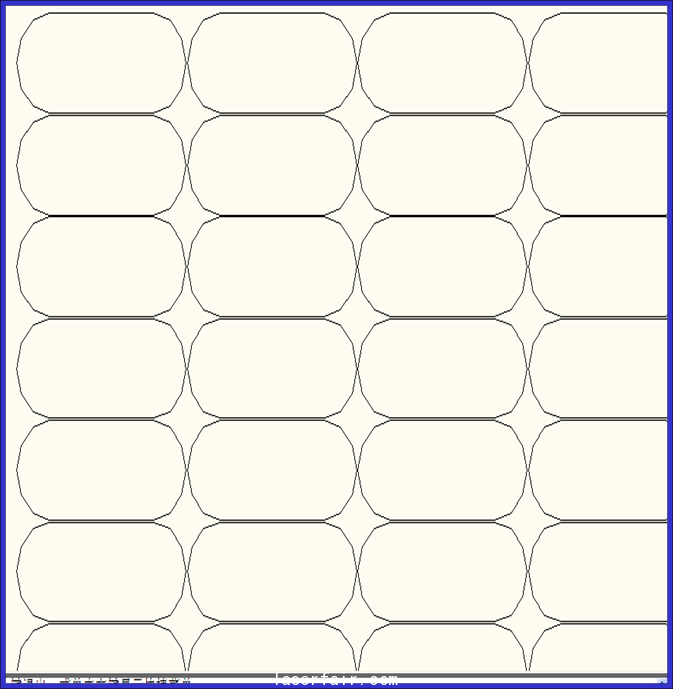

※ B.点的长度方向固定为0度或90度

设备平台&激光器:

A.平台精度

项目

规格

直线度

±10μm

重复定位精度

±5μm

定位精度

0.2mm

平面度

0.2mm

B.激光器有关

项 目

规 格

波长

10.6μm

平均功率

﹤200W

稳定性

±7%

寿命

约16000Hrs

其他

冷水机等自配

#p#分页标题#e#设备工艺规格:

项目

规 格

最大加工幅面

740×1300mm(60inch)

加工材料

PMMA

光斑大小

0.4-0.7mm

点深度

5-30μm

加工速度

1000-10000点/秒

加工精度

0.1-0.2mm

传统工艺与激光工艺的优缺点对比

油墨印刷点

激光打点

效率

2分钟/片(1条线)

5-10分钟/片(55'')

耗材

油墨、电、水、气、网板、酸液

配套设备

传输线及烘箱等设备

设计周期

长(网板制作需要较长时间)

人力

多人

1-2人

操作性

复杂

简单

报废率

高(油墨易脱落)

不良品可修复性

不可修复

不可修复

厂房占用

200平方米/每条线

4平方米/每台设备

市场卖价

较高

加工质量(亮度)

一般

较高
