美国Universal Laser Systems Inc公司位于美国亚利桑那州，自1988年起就开始发展现代 CO2激光技术的应用，目前已有超过三万台ULR系列CO2激光器在世界各地稳定运行。
作为 CO2 激光技术解决方案的领先提供者，Universal 激光系统已安装在了全球每一个国家/地区，其客户涵盖从小型家庭经营企业到高度自动化的全球 2000 强公司。
※所有激光器都有三种外形结构和两种冷却方式。三种结构是OEM基本型、OEM标准型和安全四级型。两种冷却方式是风冷和水冷。
※OEM基本型是基本结构形式，没有外壳和风扇，有风冷和水冷两种冷却方式，特别适合系统/设备制造商使用。
※OEM标准型有风冷和水冷两种形式，包含铝制外壳和风扇，特别适合需要将激光器外露的使用场合。
※安全四级型有水冷和风冷方式，含外壳、风扇、钥匙开关和安全开关联锁，一般用于出口到欧美的设备上。
※所有激光器包含射频电源、内置触发(internal tickle)和安全联锁。
※所有激光器可以连续运行，也可以脉冲运行，脉冲最高频率达5kHz。
※根据客户要求可以加装红光指示和90度拐弯输出。
※激光输出功率等级为10W、25W、30W、40W、50W、60W、75W、100W、120W、150W。
型号 |
CO2-ULR10 |
CO2-ULR25 |
CO2-ULR40 |
CO2-ULR30 |
CO2-ULR50 |
激光功率 |
10W |
25W |
40W |
30W |
50W |
激光波长 |
10.6μm |
10.6μm |
10.6μm |
10.6μm |
10.6μm |
功率稳定性 |
±10% |
±5% |
±5% |
±5% |
±5% |
光束质量M2 |
1.4±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
激光光斑直径 |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
光束发散角(全角) |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
光束偏振方式 |
线性偏振 |
线性偏振 |
线性偏振 |
线性偏振 |
线形偏振 |
光束方向稳定性 |
200μrad |
200μrad |
200μrad |
200μrad |
200μrad |
脉冲上升时间 |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
激光脉冲频率 |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
脉冲调制输入信号 |
TTL |
TTL |
TTL |
TTL |
TTL |
冷却方式 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
重量(基本型风冷) |
3.3kg |
||||
重量(标准型风冷) |
3.9kg |
9.0kg |
10.4kg |
9.0kg |
11.8kg |
重量(Class IV) |
3.9kg |
9.8kg |
11.3kg |
9.8kg |
11.8kg |
重量 (OEM) |
3.3kg |
7.26kg |
8.62kg |
7.26kg |
11.8kg |
外形尺寸(LxWxH,基本型风冷) |
343x71x98mm |
705x133x140mm |
|||
外形尺寸(LxWxH,标准型风冷) |
415x89x114mm |
540x133x140mm |
629x133x140mm |
540x133x140mm |
705x133x140mm |
工作环境温度 |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
相对湿度 |
<90% |
<90% |
<90% |
<90% |
<90% |
需要直流电源电压 |
48VDC |
48VDC |
48VDC |
48VDC |
48VDC |
需要直流电源电流 |
5A |
10A |
12A |
10A |
18A |
#p#副标题#e#
型号 |
CO2-ULR60 |
CO2-ULR-75 |
CO2-ULCR100 |
CO2-ULCR120 |
CO2-ULCR150 |
激光功率 |
60W |
75W |
100W |
120W |
150W |
激光波长 |
10.6um |
10.6um |
10.6um |
10.6um |
10.6um |
功率稳定性 |
±5% |
±5% |
±5% |
±5% |
±5% |
光束质量M2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
激光光斑直径 |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
光束发散角(全角) |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
光束偏振方式 |
线形偏振 |
线形偏振 |
任意 |
任意 |
任意 |
光束方向稳定性 |
200μrad |
200μrad |
200μrad |
200μrad |
200μrad |
脉冲上升时间 |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
光学延时 |
38±10us |
38±10us |
38±10us |
38±10us |
38±10us |
激光脉冲频率 |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
脉冲调制输入信号 |
TTL |
TTL |
TTL |
TTL |
TTL |
冷却方式 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
风冷/水冷 |
重量(标准型风冷) |
11.8kg |
14kg |
36.7kg |
36.7kg |
43.0kg |
重量(标准型水冷) |
11.8kg |
14kg |
36.7kg |
36.7kg |
43.0kg |
外形尺寸(LxWxH,标准型风冷) |
705x133x140mm |
864x133x138mm |
865x250x192mm |
865x250x192mm |
1016x250x192mm |
外形尺寸(LxWxH,标准型水冷) |
705x133x140mm |
864x133x138mm |
865x250x192mm |
865x250x192mm |
1016x250x192mm |
工作环境温度 |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
相对湿度 |
<90% |
<90% |
<90% |
<90% |
<90% |
需要直流电源电压 |
48VDC |
48VDC |
48VDC |
48VDC |
48VDC |
需要直流电源电流 |
18A |
20A |
36A |
36A |
40A |
订货时，请按下面的详细型号说明订货：
型号:CO2-ULR-XX-Y-ZZ-B (<100W) 或 CO2-ULCR-XXX-Y-ZZ-B (>=100W)
XX--代表激光功率,可以是10,25,30,40,50,60,100,120,单位:W（瓦）
Y----代表结构形式,可以是OEM基本型和OEM标准型（用O表示）、安全四级型（用C表示）,ULCR没有基本型风冷。
ZZ--代表冷却方式,（1）如果是OEM基本型，BA代表风冷；BW代表水冷；（2）如果是OEM标准型，IA代表风冷；IW代表水冷；（3）如果是安全四级型,IA代表风冷；IW代表水冷。
B----输出光束形式,如直接输出或90度拐弯输出。
型号例子：CO2-ULR-10-O-BA-1：OEM基本型，风冷10W激光器，不带红光指示直接输出。
CO2-ULR-50-O-IA-2：OEM标准型，风冷50W激光器，带红光指示直接输出。
CO2-ULR-50-O-IW-4：OEM标准型，水冷50W激光器，带红光指示90度拐弯输出。
CO2-ULR-50-O-IA-3：OEM标准型，风冷50W激光器，不带红光指示90度拐弯输出。

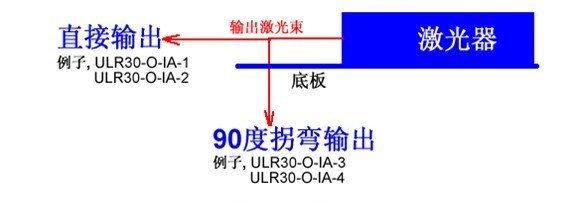

输出光束形式说明：90 度拐弯输出是穿过底板向下输出激光束。
外形图和外形尺寸：

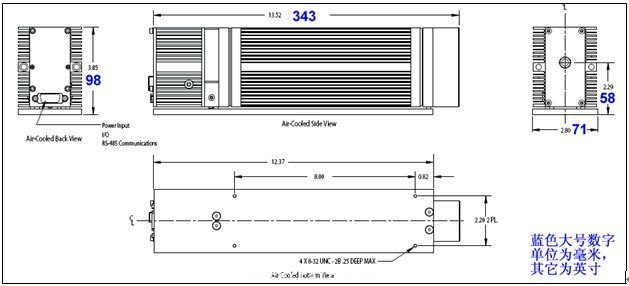

OEM 基本型10W激光器外形尺寸：
OEM 标准型10W激光器外形尺寸：
OEM 标准型30W激光器外形尺寸：

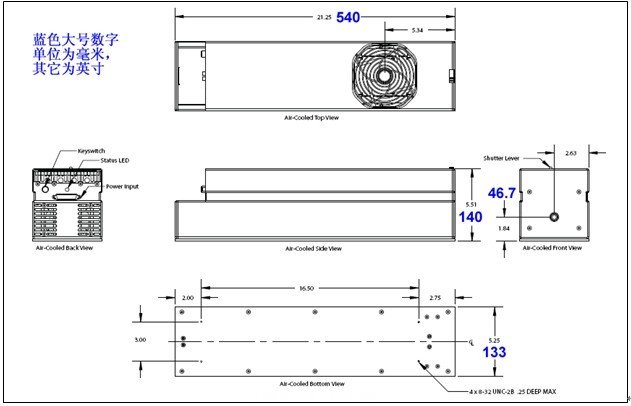

OEM 标准型40W激光器外形尺寸：

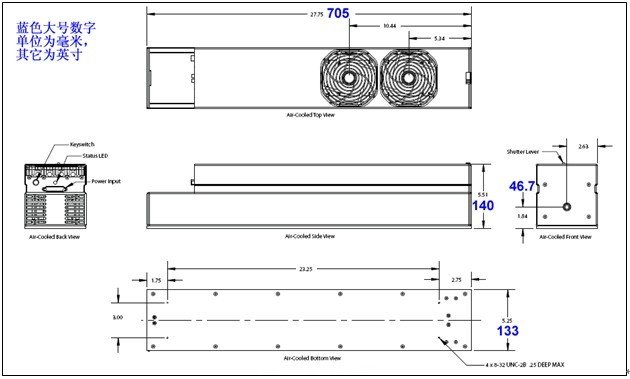

OEM 标准型50W激光器外形尺寸：
OEM 基本型50W激光器外形尺寸：

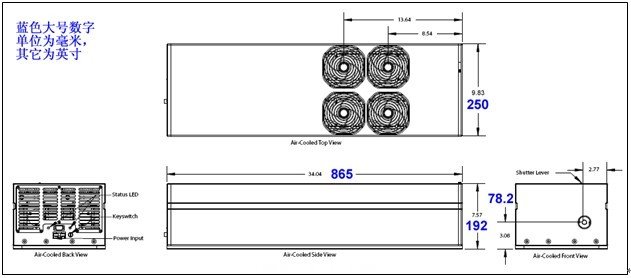

OEM 标准型100W 激光器外形尺寸：
