用于大功率CO2激光切割的聚焦机头

适用于激光焊接和淬火

•具有工业优良品质的库格勒反射镜聚焦系统LK系列

•结构紧凑，模块化组件使加工方式灵活

•库格勒公司高精密的制造技术，使得调节和光学元件

的更换简单易行

•采用直接水冷却的反射镜

KUGLER LK系列激光聚焦系统是经过实践证明性能良好的加工机头，最适用于各种不同的激光焊接和淬火。这种激光聚焦机头是一种激光反射系统，内装有平面反射镜和非球面反射镜。由于在反射镜面正后方装有直接水冷却，所以本系统可使用的激光功率从几百瓦到20千瓦以上。

聚焦系统中的金属反射镜由高精密的金刚石车床和高速切削机加工而成，可以产生理想的成形精度来产生衍射限制成像。为了在一个确定的加工平面内实施焊接，可以根据具体的应用，对加工机头进行线性的或者预先设定的角度调整。为了实施灵活焊接，库格勒激光聚焦机头可以配备手动的或电动的方向旋转部件供选用。

库格勒激光加工机头LK190和LK390上的电动旋转部件可以对A轴(聚焦部件的旋转轴）在较大的角度范围的运动进行计算机数字控制。含有精密传动箱的同步马达和含有数字接口(EnDat)的绝对解码器可以对激光加工工具进行轴向控制，使得角度调节的精度极高。

借助于一个倾斜调节器，可以对加工机头实现一次性2自由度调整。预先夹紧使之不动的设计可以防止在机械加工工具运动过程中调误的状况发生。

当选用通光孔径为35mm(LK190)、50mm(LK390)和70mm(可按用户需求提供LK490，焦距150mm300mm时，库格勒激光加工机头在工业领域应用范围甚广。模块化设计原理使用户能够按自己的需要对激光焊接机头进行不同形式的组合。在聚焦机头上可以按需配置(标准配置）横向喷气嘴和保护气体送气管以及高度调节器来个别的调节喷气嘴的距离(见数据表CJ20）。

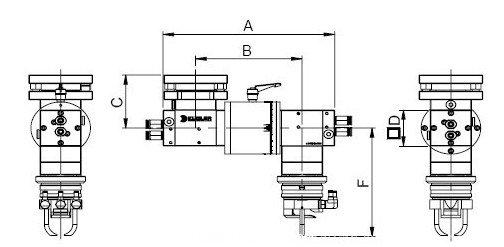

尺寸

含有手动旋转部件的激光焊接机头
