MEMS封装技术正迅速朝标准化迈进。为满足移动装置、消费性电子对成本的要求，MEMS组件厂商已开始舍弃过往客制化的封装设计方式，积极与晶圆厂、封装厂和基板供货商合作，发展标准封装技术与方案，让MEMS组件封装的垂直分工生态系统更趋成熟。

随着智能型手机或其它消费性电子装置大举导入微机电系统(MEMS)传感器，MEMS封装产值已显著增长，在未来几年内市场规模将达到整体IC产业的5%，比重大幅攀升。由于大量消费应用的快速成长和逐渐集中在某些装置，将导致MEMS封装技术成为市场决胜关键，相关厂商必须投入发展标准封装方案，方能持续压低组件尺寸及量产成本。

MEMS出货需求激增　半导体封装厂迎新商机

MEMS封装产业的规模在2012年已达16亿美元，总共出货七十多亿颗芯片，且市场需求正快速增加，2010～2016年整个MEMS封装产值的年复合成长率(CAGR)将达到20%，至2016年出货量将上看一百四十亿颗。不过，低成本消费性电子产品逐渐主导MEMS市场，也为相关厂商带来价格压力，将使营收的CAGR仅有10%，至2016年将达到26亿美元(图1)。

无论哪一种计算方式，MEMS封装市场的成长率仍比主流IC封装多出约一倍的幅度，虽然MEMS包含各式各样的产品，组件特性与封装需求也天差地别，但近来MEMS市场已逐渐被特定装置主导，如消费性应用目前占整体MEMS营收50%以上，四大主要装置包括加速度计、陀螺仪、磁力计和麦克风，出货占比已超过所有MEMS出货量的一半。

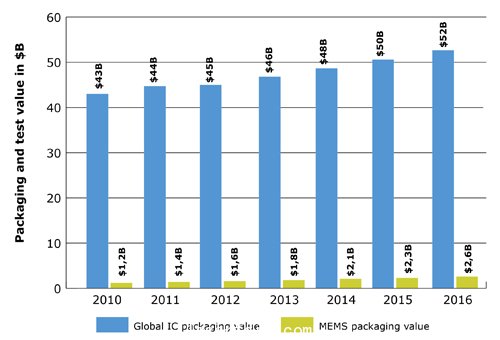

图1 2010～2016年MEMS封装产值成长预测

因应消费性电子的大量需求，未来MEMS封装技术将朝标准化演进，为产业带来许多改变的空间。尽管目前封测代工厂至今只占40%的MEMS封装业务(以金额计)，而整合组件制造商(IDM)则主导大半市场，后者依靠专业封装技术达成产品区隔；但是，随着MEMS在消费性应用领域的出货量遽增，将驱动更多制造商外包封装及装配业务，建立垂直分工的供应链，为半导体封测厂引来更多商机。

价格在这些消费市场当然也很重要，而制造商藉由不断减少芯片大小，已大幅降低制造成本。现阶段，消费性应用的MEMS封装尺寸大多为2毫米(mm)×2毫米，高度上限则为1毫米，且还会持续缩小。以应用广泛的MEMS加速度计为例，由于封装占制造成本约35～45%，促使业界扬弃对每个装置做客制化封装服务，而迎向更标准的封装类别，因此在类似装置上大多可重复使用，加速新世代的发展。

另一方面，移动装置或消费性电子的成本及功能设计需求，也驱动惯性传感器由分离式封装转向多芯片整合模块。主要原因系系统厂要求能有效管理传感器数据，以减少感测误差，因此MEMS供货商须提供更短、更快的各种MEMS组件连接方案。

这些新兴组合组件未来将是惯性传感器市场主要成长动力，因而产生新的封装、装配及测试需求，如模块须以高良率的裸晶装配才能符合经济效益，而测试及交叉校正则须提高至六个、九个或十个传感器所有标轴；至于制造商更须要想出保障这些复杂多重零组件系统的方式。

强攻3D WLP封装　MEMS厂商花招百出

绝大多数MEMS装置(约总数的75%)为封装中的打线接合系统(Wire-bonded System)，然后是Side by Side接合方案，或是和控制用的特定应用集成电路(ASIC)堆栈在标准导线架、球门阵列(BGA)/平面栅格数组(LGA)压合基板。长期而言，前两项方式仍会是主要封装技术，但约有两成MEMS组件将直接与基于互补式金属氧化物半导体(CMOS)的ASIC整合成系统单芯片(SoC)。

业界一度以为大部分MEMS都将采用SoC方式，但目前此类组件只适用在须非常短距离连结的特殊装置，如每个画素单位都要有直接反应的MEMS微透镜(Micromirror)、热像传感器(Microbolometer)或振荡器。大多数MEMS系统在封装层级，连结不同的零组件上最有效率，但对更小的装置及以更短距离相互连接的需求，正转移至MEMS、ASIC和主机板间的接合、晶圆凸块连结或3D堆栈架构。

目前许多MEMS制造商具备独特的晶圆堆栈方案，并已导入生产惯性传感器，包括晶圆凸块到金属对金属接合、MEMS内硅晶、多晶硅填充导孔到中介层导孔等方式；然而，在MEMS制造技术的竞争逐渐转向功能性竞争的情况下，将有更多厂商采纳标准封装方案，以拉低成本并加快开发时程。

举例来说，无晶圆厂的应美盛(InvenSense)即与台积电、格罗方德(GLOBALFOUNDRIES)等晶圆代工厂合作，以高效率、低成本的铝锗共晶金属对金属接合覆盖制作方法，将MEMS与ASIC结合，在消费性陀螺仪市场大有斩获。值得注意的是，该公司目前公开授权此相互连结技术，透过与其它晶圆厂认证制程，与多项目晶圆(Multi Project Wafer)结合，相较独立研发而言，可发展出更多应用与技术。

目前两家主要MEMS晶圆代工厂商都将目标放在客户寻求的硅穿孔(TSV)平台上，以满足MEMS厂商对小尺寸封装的殷切需求。Silex Microsystems长期以来提供TSV模块给客户，而Teledyne DALSA为MEMS晶圆厂客户，也在晶圆层级MEMS连结ASIC方面，开发低成本Wet-plated Copper TSV平台。Teledyne DALSA使用授权的Alchimer电镀制程技术，在同一个制程模块整合导孔隔离(Via Isolation)及填充，以达到更佳的成本效率，并与该公司合作开发量产。

意法半导体(ST)则以更独特的方式，自行在MEMS芯片上制造TSV，并将芯片附着在主机板上。此方法藉由蚀刻空气间隙，消除接合焊盘所需的空间，以隔离的多晶硅导孔取代，虽用基本MEMS制程，但必须在大约十倍的尺寸上进行，才能以打线接合或覆晶方式附着于ASIC。如此一来，芯片尺寸可较温和增加成本的TSV制程减少20～30%，总成本较低。该公司目前以此技术量产加速度计，并表示接下来将导入陀螺仪，甚至用于更小的多芯片模块。

同时，Bosch Sensortec及Murata/VTI也运用自己的技术，但封装基础架构则利用外包形式。Bosch Sensortec采取相对传统的焊接凸块方式连接MEMS和ASIC。Murata以硅晶中介层、蚀刻导孔周围的矩阵覆盖MEMS惯性传感器，并以硼硅玻璃填充，然后覆晶于打薄的ASIC#p#分页标题#e#上，在其四周加上较大的焊接球，将整层装上主机板。

至于中介层部分则可由其MEMS晶圆厂或工程基板供货商如PlanOptik制造，凸块则由ASIC供应厂或凸块转包商负责，而最后可能在马来西亚的Unisem将芯片接合到晶圆、进行装球及底部填充。

显而易见，MEMS标准封装技术，以及垂直分工的生态系统正快速崛起，将为往后的MEMS产业带来全新的样貌。
