ZHAGA联盟公布新版LED光引擎接口规范规格书11

星之球激光来源:LEDinside2015-10-15我要评论(0)

近日,ZHAGA联盟公布了Zhaga接口规范规格书11,其定义了采用分离式LED驱动器(电子控制装置),包含非插座式圆形LED模块的LED光引擎 (LLE) 的接口。


近日,ZHAGA联盟公布了Zhaga接口规范规格书11,其定义了采用分离式LED驱动器(电子控制装置),包含非插座式圆形LED模块的LED光引擎(LLE)的接口。

Zhaga是新一代LED光引擎介面的规范,由全球照明大厂合作组成的Zhaga联盟所发起,推动LED介面的标准化,有助于LED照明产品的普及。ZHAGA产品接口包括:1.机械接口=物理尺寸;2.电气接口=电气参数额定值;3.散热接口=散热规范;4.光学接口=灯输出的光电参数;5.控制接口=开关或者调光功能,不同厂家的灯具可以使用同一个国家的光源,反之也可以。LED光源互换可以很大程度上降低企业的成本。

ZHAGA并没有指定LED光源的性能、质量、设计或者安规方面要求。因为,这些特性是每一个LED光源制造商针对产品设计的,主要取决于特定的技术选择和产品市场定位,这些与产品之间能否互换没有关系。

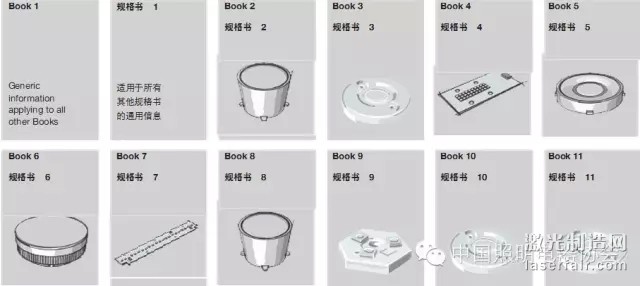

Zhaga国际联盟致力于制订接口规范(又称为“规格书”)。每部规格书定义了LED光引擎和灯具之间的机械、散热、电气、光学和控制接口。ZhagaLED光引擎定义为一个或多个LED模块与LED驱动器(电子控制装置)的组合。关于ZHAGA产品规范架构,目前已经出11种接口技术规范书,分别是:

Zhaga接口规范规格书1

对各个Zhaga接口规范中均涉及的内容进行定义,例如:

一般定义

分离式LED驱动器(电子控制装置)的机械接口

散热接口的一般要求

Zhaga接口规范规格书1的独特之处在于其没有定义LED光源和LED灯具之间的接口。

规格书1中包含的信息被所有其他Zhaga规格书频繁引用。

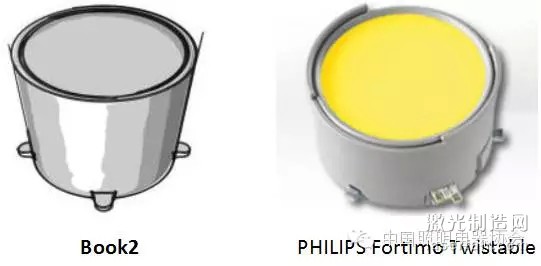

Zhaga接口规范规格书2

定义了采用集成式LED驱动器(电子控制装置)的插座式圆形LED光引擎(LLE)的接口。

这款LED光引擎呈圆鼓形状,最大直径70.2mm,高45mm。它采用典型59mm直径的圆形出光面及PHJ65d基座。

规格书2与规格书8相似,不同之处在于规格书2中描述的LED光引擎的直径较小。

规格书2中的LED光引擎主要(但不限于)用于LED筒灯。

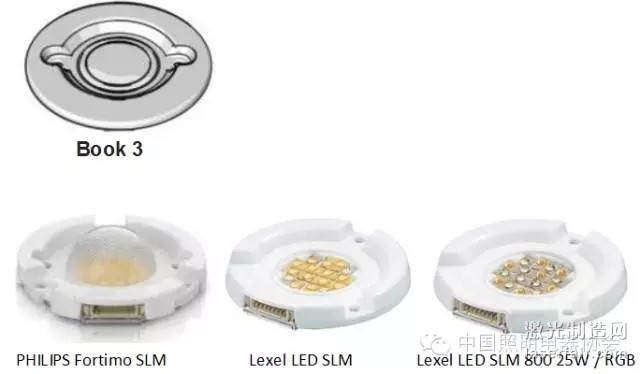

Zhaga接口规范规格书3

定义了采用分离式LED驱动器(电子控制装置),包含非插座式圆形LED模块的LED光引擎(LLE)的接口。

规格书3中根据不同圆形出光面的直径尺寸,定义了4LED光引擎:

规格书3中总共有4LED光引擎类别,其由圆形出光面(LES)的直径定义:9mm13.5mm19mm23mm

规格书3中的LED光引擎适用于LED,以及其他需使用小型圆形光源的应用。

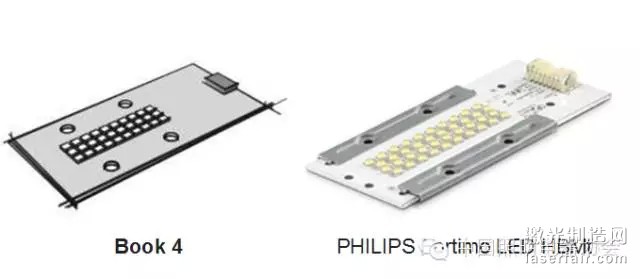

Zhaga接口规范规格书4

定义了采用分离式LED驱动器(电子控制装置),包含非插座式矩形LED模块的高照度LED光引擎(LLE)的接口。

规格书4中根据矩形出光面的不同尺寸,定义了3LED光引擎:30mm x 7.5mm42mm x 10.5mm60mm x 15.0mm

规格书4中的LED光引擎适用于需要高照度光源的应用,如街道照明和工业高顶棚等照明应用。

Zhaga接口规范规格书5

定义了采用分离式LED驱动器(电子控制装置),包含插座式圆形LED模块的LED光引擎(LLE)的接口。

规格书5中的圆形LED模块的最大直径为70mm,高度为21mm。规格书5允许使用宽度最大为180mm,高度最大为180mm的光学配件。

规格书5LED模块的典型出光面(LES)直径范围为13.5mm26mm

规格书5中的LED光引擎主要用于筒灯或射灯。

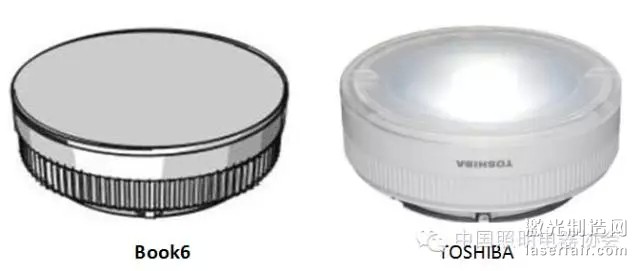

Zhaga接口规范规格书6

定义了采用集成式LED驱动器(电子控制装置)的插座式圆形LED光引擎(LLE)的接口。

LED光引擎的标称尺寸为90mm直径和42mm高度,还具有GH76p基座。

规格书6中的插座式LED光引擎可插入直径不超过LED光引擎本身直径的槽中。这样便可实现紧凑的灯具设计。

规格书6中的LED光引擎适用于筒灯、吊灯灯具、壁挂式和嵌入式灯具。

Zhaga接口规范规格书7

定义了采用分离式LED驱动器(电子控制装置),包含一个或多个非插座式矩形LED模块的LED光引擎(LLE)的接口。

规格书7中根据不同的LED模块尺寸,定义了7LED光引擎:L6W6 -60mm x60mmL28W2L28W4L28W6L28W28L56W2L56W4

规格书7中的LED光引擎主要用于室内照明应用。

Zhaga接口规范规格书8

定义了采用集成式LED驱动器(电子控制装置)的插座式圆形LED光引擎(LLE)的接口。

这款LED光引擎呈圆鼓形状,最大直径95mm,高45mm。它采用59mm71mm直径的圆形出光面(LES)PHJ85d基座。

规格书8与规格书2相似,不同之处在于规格书8中描述的LED光引擎的直径较大。

规格书8中的LED光引擎主要(但不限于)用于LED筒灯。

Zhaga接口规范规格书9

定义了采用环形出光面(LES)和分离式LED驱动器(电子控制装置),包含非插座式LED模块的LED光引擎(LLE)的接口。

该规范描述了环形出光面直径为12mm25mm的中、低功率LED模块。

规格书9中的模块可用于消费照明应用的LED灯具产品中,例如小型射灯、轨道灯和其他紧凑型灯具。

Zhaga接口规范规格书10

定义了采用分离式LED驱动器(电子控制装置),包含非插座式圆形LED模块的LED光引擎(LLE)的接口。

规格书10中的圆形LED模块的总直径为75mm,高度为8mm。该模块具有圆形的出光(LES),直径为23mm30mm40mm

规格书10与规格书3及规格书11相似。相比之下,规格书10中的LED模块的尺寸较大,具有较高的光输出。

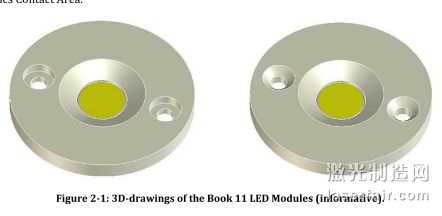

Zhaga接口规范规格书11

定义了采用分离式LED驱动器(电子控制装置),包含非插座式圆形LED模块的LED光引擎(LLE)的接口。

规格书11中的LED模块的总直径为35 mm,高度为3.5mm。该模块具有圆形的出光面(LES),直径为6mm9 mm13.5mm

规格书11与规格书3及规格书10相似。相比之下,规格书11中的LED模块的尺寸较小,具有较低的光输出。
