窄线宽连续激光器广泛应用于原子、分子以及物理光学领域，在精密测量设备中有着举足轻重的作用。那些并不带有波长稳频技术的激光器，其短时间稳定性不适合很多应用。本文档将会给您介绍一种简单而强大的主动稳频技术，控制并且稳定连续激光的波长，使其成为高精细光学谐振腔。精密光谱学和原子分子操控技术得益于该稳频技术，并且在过去的几十年发展迅猛。

影响激光器频率稳定性的因素有很多：温度变化、机械震动、大气变化、磁场等等。稳频的本质是保持谐振腔光程长度的稳定性。

下文中我们会介绍如何搭建激光稳频的闭环控制系统及其特点，和所需要的设备。

闭环控制基础

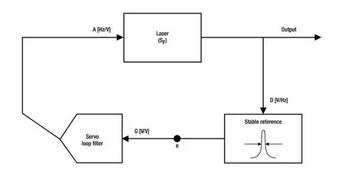

一个基本的反馈控制系统如下图描述。激光器输出的一部分光被探测器采集（鉴频器），输出误差信号，伺服控制器分析采样，并与标准频率对比，自动调节腔长，将激光频率恢复到特定的标准频率上，从而实现稳频的目的。

不同的激光器频率固有噪音以及线宽差异很大，主要依赖于谐振腔的设计，增益介质的特性，以及一些其他参数，比如固体激光器的泵浦源的波动，机械振动等等。在半导体激光器系统中，较大的自发辐射速率也会带来频率/相位的噪音。

为了探测到激光器的频率的波动，就需要一个非常稳定的参考频率做比较。常用的做法是利用一个高精细结构的法布里—珀罗腔，可以提供一定时间内的稳定性。法布里—珀罗腔的共振频率（Vm）取决于腔长L，可以表述为：Vm = m(c/2L)。谐振腔的机械结构随着时间会有漂移（长时间稳定不会很好），但是可以提供很好的短期稳定性（~秒）。为了将激光器的频率紧紧地锁在法布里—珀罗腔的共振频率上，必须要能快速的探测到该共振信号，并且具有较高的信噪比SNR。这是反馈系统中最具有挑战的地方，而且会决定整个系统的性能。

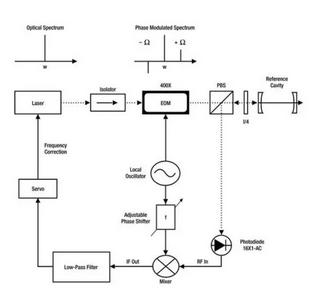

PDH实验图，EOM是电光调制器，

PBS：偏振分光镜，1/4：四分之一波片

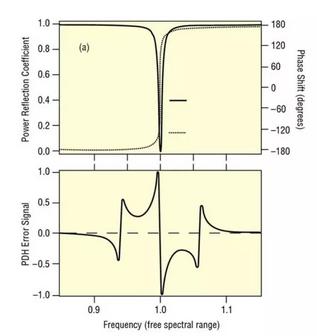

激光器的频率和参考共振频率的差异经过鉴频器会转化为电压信号，鉴频器的转换效率D的单位为V/Hz。鉴频器输出的电压，或者称为“误差信号”，可以有好几种方法获得。最好的办法是用F-P腔的相位特性稳频(Pound-Drever-Hall,PDH)。首先利用电光调制器对激光做相位调制，在激光载波两侧产生两个振幅相等，相位相反的边频（忽略高阶边频）。F-P腔完全与入射激光共振时，两边频被F-P腔反射的强度相等，它们与载频产生拍频后的信号大小相等，相位相反，故完全抵消，输出误差信号为零。如果入射激光与F-P腔不完全共振，两边频被F-P腔反射的强度不等，拍频后的信号相位相反，但强度不等，故输出误差信号不为零。误差信号经过校正电路输出到腔长控制器中，从而调节激光器谐振腔。

PDH稳频控制中需要使用要求比较苛刻的产品，New Focus可以提供绝大部分，包括相位调制器(New Focus 型号4001或者4003)，低噪音光电探测器（型号16x1-AC系列）。

小结

上述稳频方法可应用于New Focus可调谐半导体激光器TLB-7100，TLB-6700，TLB-6800系列。根据上述方法，自己搭建稳频系统，可以在一定程度上提高频率稳定性，但是仅仅作为一种稳频的开始。如果您需要让激光器达到更优越的性能，那么您需要考虑更多因素，如更高端的伺服控制系统，更具稳定性的参考谐振腔结构等。
