激光熔覆是采用高能量激光作为热源,合金粉末作为覆材,通过激光辐照合金粉末同步作用于工件表面快速熔化形成熔池,再快速凝固形成致密、均匀并且厚度可控的冶金结合层,
提高金属零部件的耐磨、耐蚀、耐高温、抗氧化等性能,不仅能让已失效的零件恢复使用,且能显著延长新零件的使用寿命。
本文采用三种配置和多种合金粉末做了一系列熔覆参数验证实验,实验中主要的配置器件包括激光器、熔覆头、送粉器、送粉喷嘴、冷水机等。
配置一实验

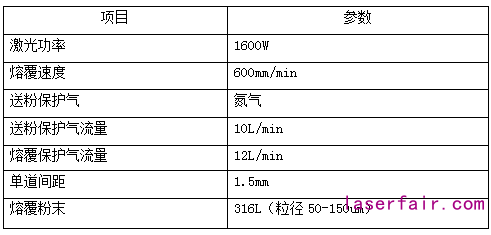

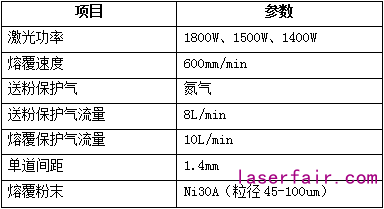

采用以上参数,将激光器功率调到三个不同功率段,进行激光熔覆加工,得到如下效果:

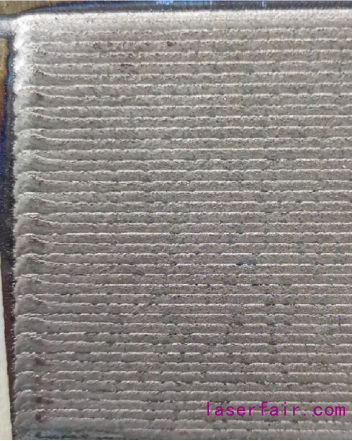

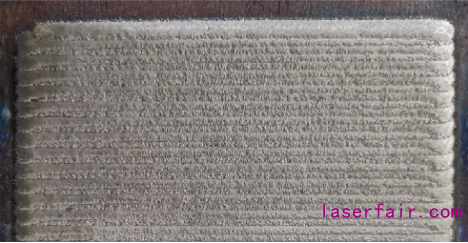

1800W熔覆效果▲

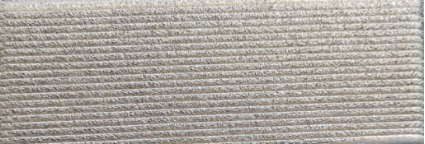

1500W熔覆效果▲

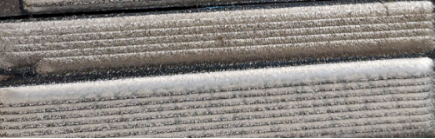

1400W熔覆效果▲
所用激光器:2500W半导体激光器(芯径400um)
配置二实验

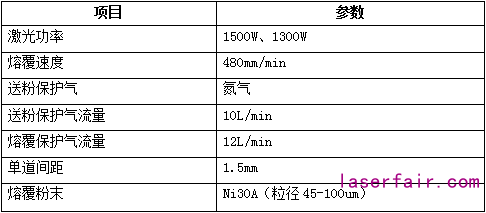

采用以上参数,将激光器功率调到两个不同功率段,进行激光熔覆加工,得到如下效果:

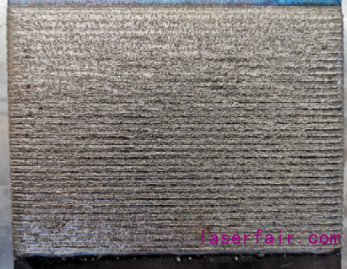

1500W熔覆效果▲
1300W熔覆效果▲
所用激光器:4000W光纤激光器(芯径400um)
配置三实验
熔覆效果▲
所用激光器:2000W光纤激光器(芯径600um)
从以上熔覆效果可见:
1、使用创鑫半导体激光器和光纤激光器搭配三种不同品牌的配置,都可以制备出满足客户要求的熔覆层(熔覆层厚度1mm,硬度28HRC-32HRC,没有裂纹、气孔等缺陷)。
2、使用创鑫半导体激光器制备熔覆层,当固定其他参数不变时,使用激光功率在1400W-1800W范围内制备熔覆层,不会影响熔覆层的质量。
3.使用创鑫光纤激光器制备熔覆层,当固定其他参数不变时,使用激光功率在1300W-1500W范围内制备熔覆层,不会影响熔覆层的质量。
转载请注明出处。
