行业应用丨透明塑料激光焊接

hth官方 来源:大族通用焊接及自动化事业部2024-08-07 我要评论(0 )

透明塑料焊接原理利用透明塑料对中波红外激光吸收特性,通过精确的能量控制使二层材料接触面开始熔化,在压力的作用下完成融合焊接。透明塑料激光焊接工艺为避免添加剂...

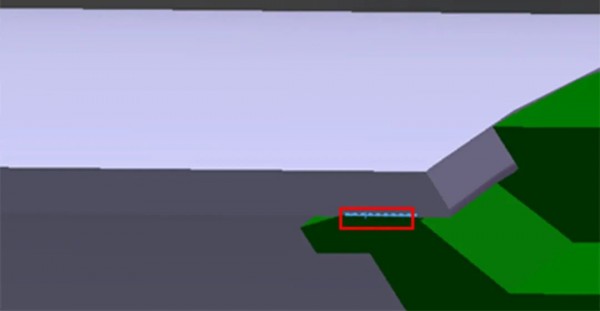

透明塑料焊接原理

利用透明塑料对中波红外激光吸收特性,通过精确的能量控制使二层材料接触面开始熔化,在压力的作用下完成融合焊接。


透明塑料激光焊接工艺

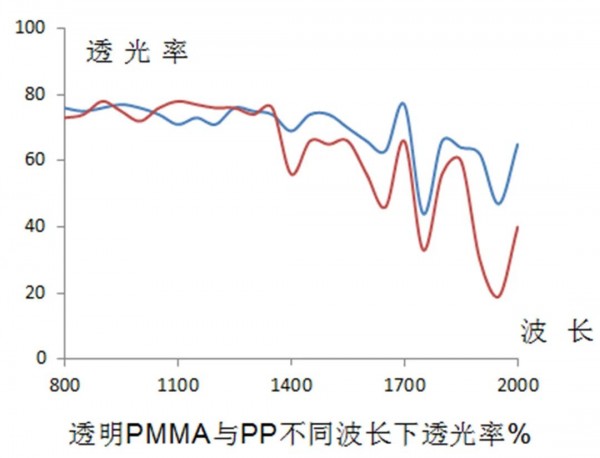

为避免添加剂影响,医疗领域常使用透明塑料,但常用的红外激光如半导体激光器波长915nm-980nm范围对于常见的透明塑料吸收率低,无法实现焊接,使用该波段波长需在上下层间添加吸收剂,添加吸收剂需增加成本,同时对生物伤害存在不确定性。



为了实现透明塑料焊接,利用透明塑料吸收率较高的中红外波长激光进行焊接,配合特殊治具实现透明塑料与透明塑料的焊接。



透明塑料常见结构

内外层套管结构

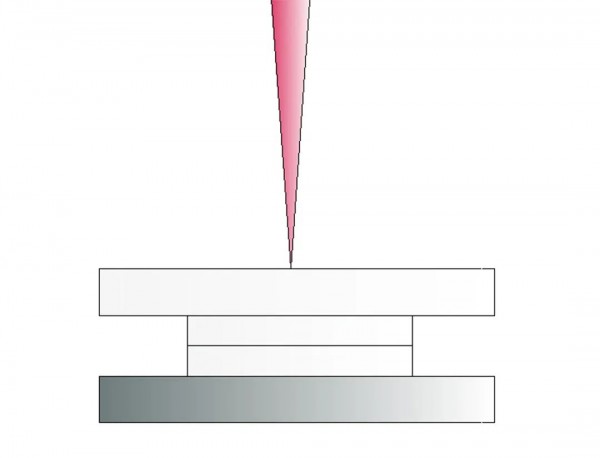

上下层叠焊结构



常见结构为上下层叠焊结构,焊接上层透明塑料吸收激光,建议厚度不超过1.0mm,避免激光对材料表面产生影响;采用内外套管结构时需要过盈配合保证贴合及一定自紧力。



透明塑料焊接的优点

01焊缝美观

相对于超声波和震动焊接:机械应力低、不损伤表⾯、无焊渣和工具费用低;

02高效率

相对于热板和热气焊接:热应力低、无溅出、毛刺少、生产周期短、机器和工具费用低;

03稳定性好

相对热融和胶焊接:无需额外材料、过程控制容易、焊接质量⾼、稳定性好、生产周期短。


透明塑料焊接应用



透明塑料焊接广泛用于医疗产品焊接封装,包括透明导管、医疗测试盒、微流体、医疗过滤器、泵体等产品焊接。

转载请注明出处。
